치장벽돌 지지 브라켓 — 검볼로 빠르게 모델링하고, 해석하고, 계산서까지
100초 — 모델링부터 계산서까지
DHAnalStudio 창을 그대로 녹화한 영상입니다. 편집 없이 순서 그대로입니다.
검볼로 그린다
접합부 모델링을 설계자가 도면을 그리는 손놀림에 맞춰 다시 만들었습니다.

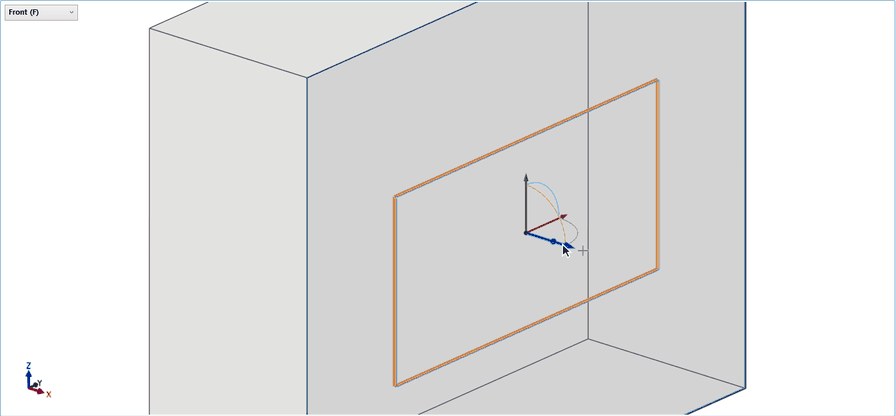

- 면을 더블클릭하면 그 면이 스케치 평면 — 점을 찍고

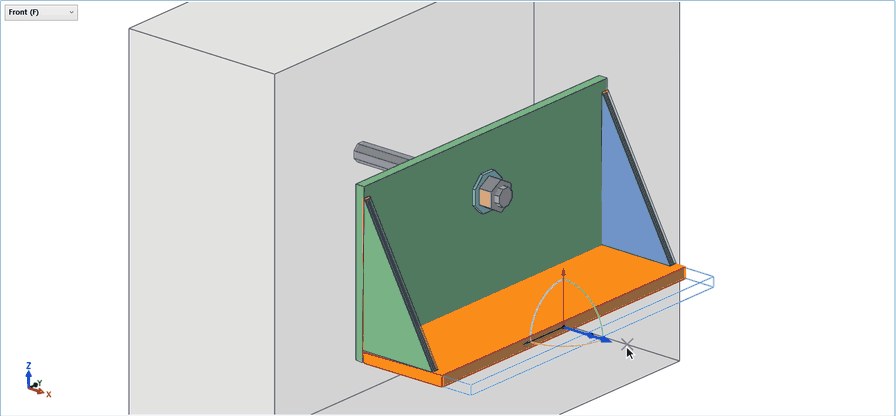

rect 300,150 - 검볼 화살표를 끌면 두께가 따라오고, 놓으면 판이 됩니다
- 구멍은
circle 18→ 안쪽으로 밀기, 스티프너는 점 세 개 → 두께 - 앵커를 놓으면 와셔·너트가 따라오고, 용접은 일괄 지정
- 이미 만든 판도 Ctrl+클릭한 면을 끌어 늘이고, Ctrl+Z 로 되돌립니다

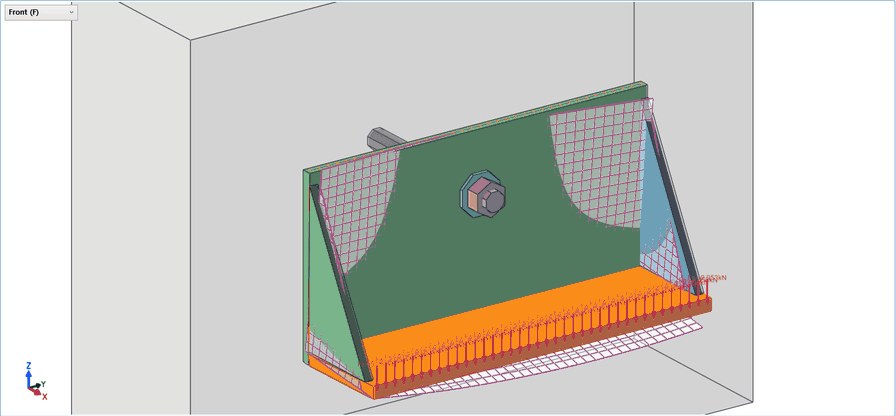

절점·요소·좌표를 손으로 만들 일은 없습니다. 형상이 끝나면 버튼 하나로 셸 메시·콘크리트 접촉·앵커 스프링이 만들어집니다.
해석 결과를 설계에 바로 쓴다
L-150×90×9t 상당 브라켓 · HSA M16×120 · 스티프너 2장 · 치장벽돌 자중 2.0 kN
| 항목 | 값 |
|---|---|
| 앵커 인장 | 1.48 kN (≈ 콘크리트 압축 1.51 kN — 힘이 맞아떨어집니다) |
| 최대 변위 | 0.261 mm |
| 지배 항목 | 용접 수평다리–스티프너 · 0.48 · O.K |
앵커도 판도 아닌 스티프너 용접이 설계를 좌우했습니다. 손계산으로는 짚기 어려운 자리입니다.
계산서 PDF 로 나온다

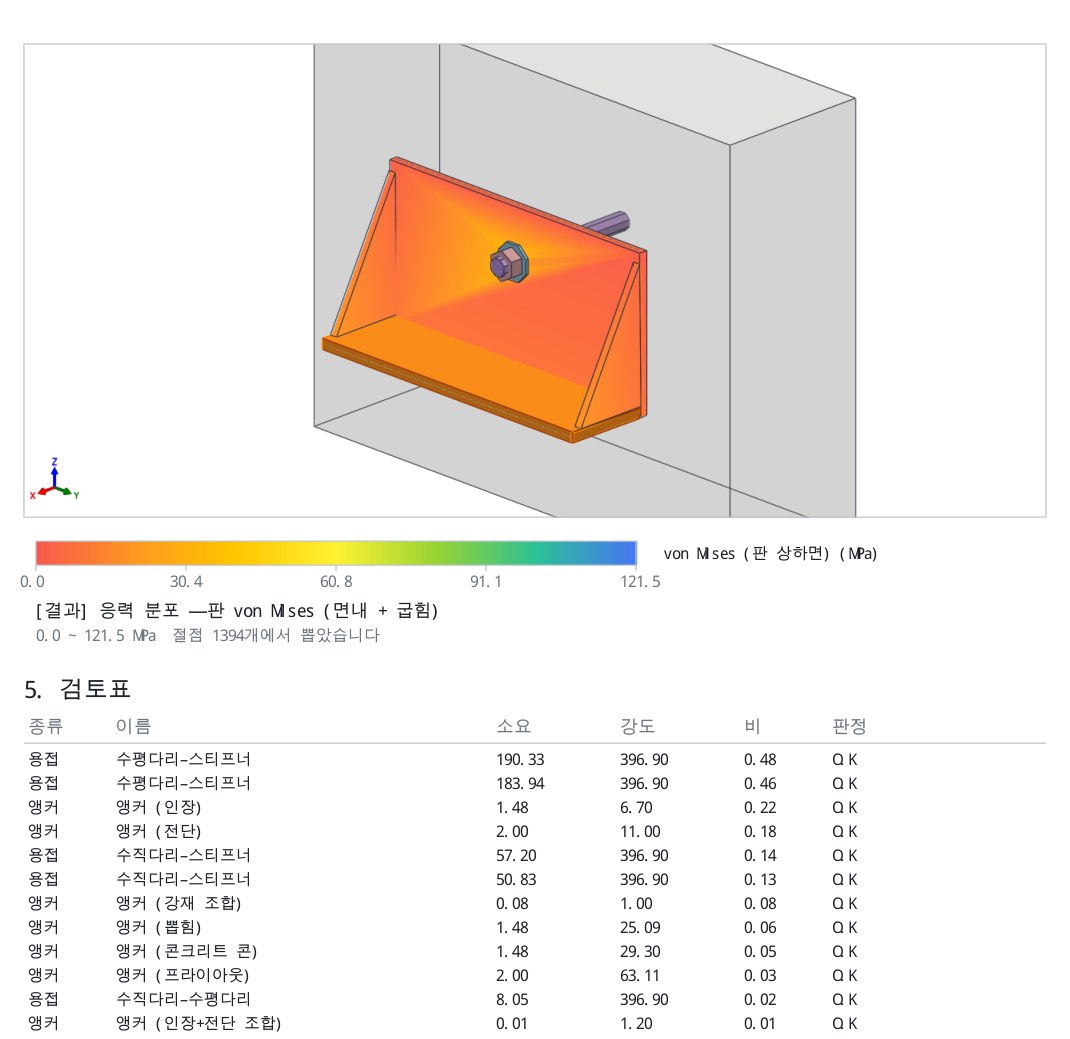

버튼 하나로 검토 계산서 4쪽이 만들어지고 [Doc] 탭에서 바로 열립니다. 모델 얼개 · 해석 조건 · 응력도 · 용접·앵커 12개 항목의 검토표가 들어 있습니다.
같은 모델을 AI 대화창·MCP 로도 만들 수 있습니다. 이 영상이 그렇게 찍혔습니다.
