외부치장벽돌 사양설계와 일반설계 — 어떤 것이 경제적인가?

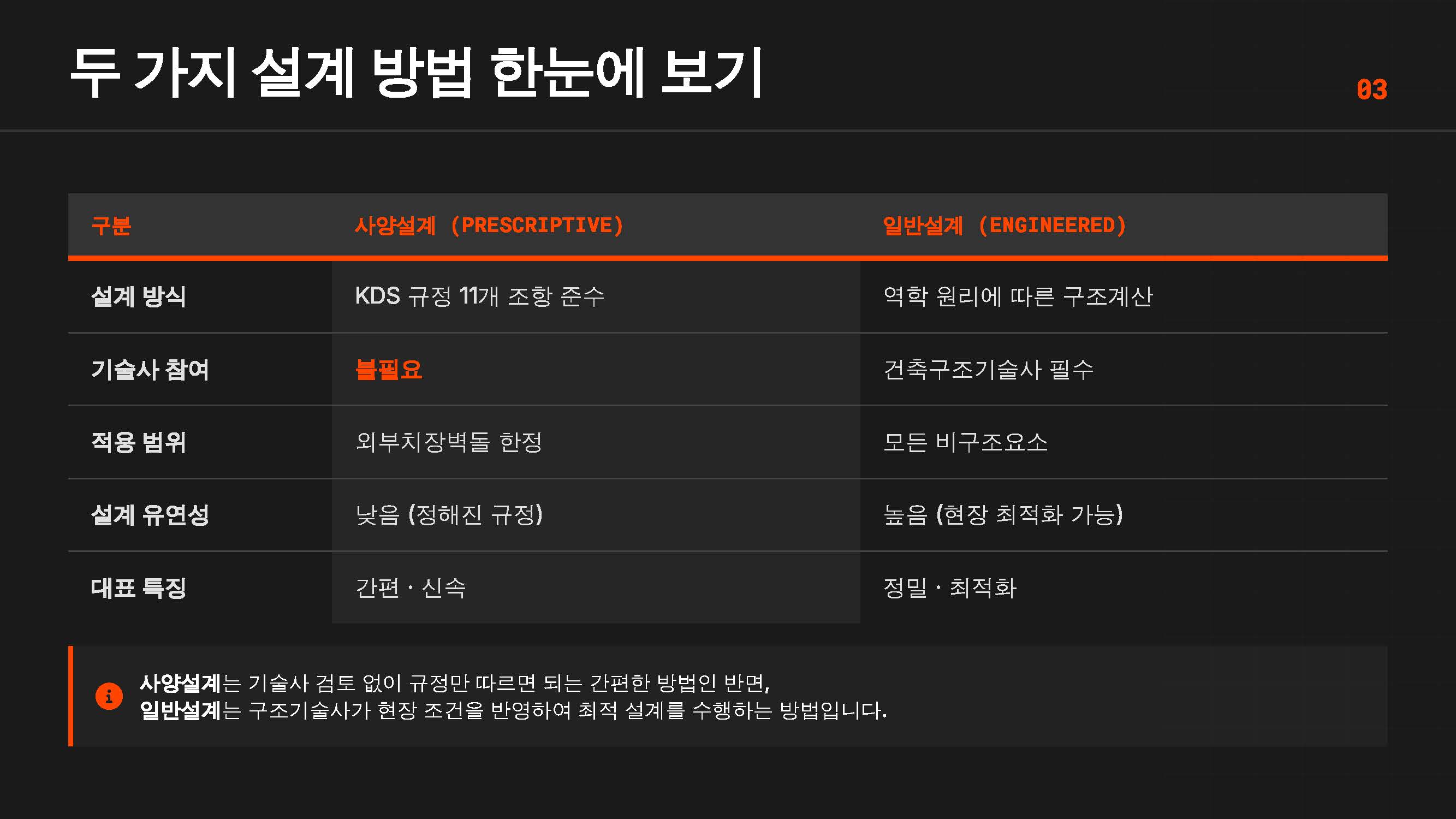

1. 두 가지 설계 방법

외부치장벽돌의 비구조요소 내진설계에는 두 가지 방법이 있습니다.

• 일반설계: 건축구조기술사가 역학원리에 따라 구조계산한 결과대로 설계·시공하는 방법
• 사양설계: 건축구조기술사에게 검토를 의뢰하지 않고, KDS 41 17 00에서 정하는 11개 조항을 준수하여 시공하는 방법

2. 사양설계란?

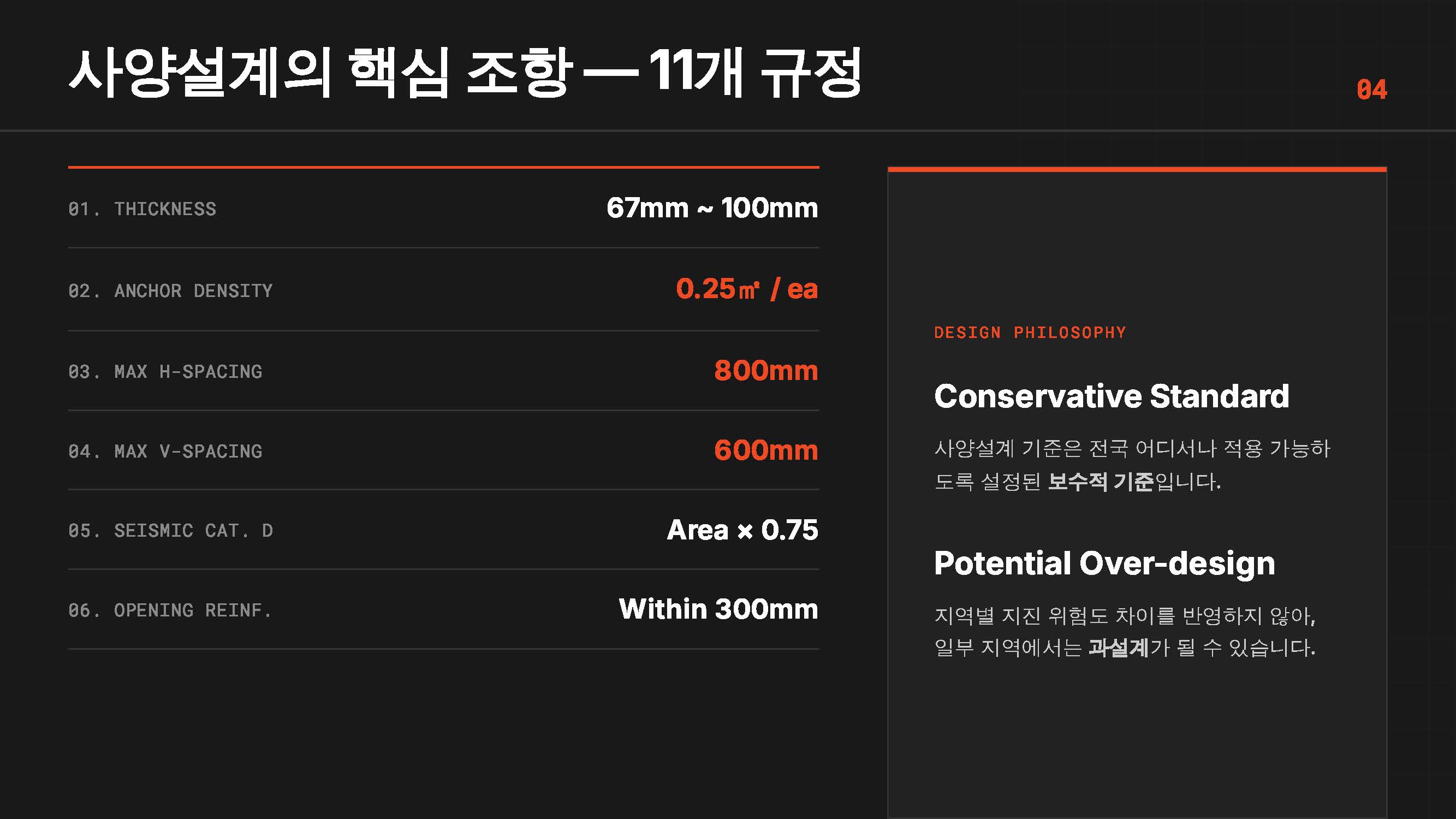

KDS 41 17 00 18.3.9.1.2항에서 규정하는 사양설계의 주요 조항은 다음과 같습니다.

• 조적개체 기준치수 두께 67mm~100mm

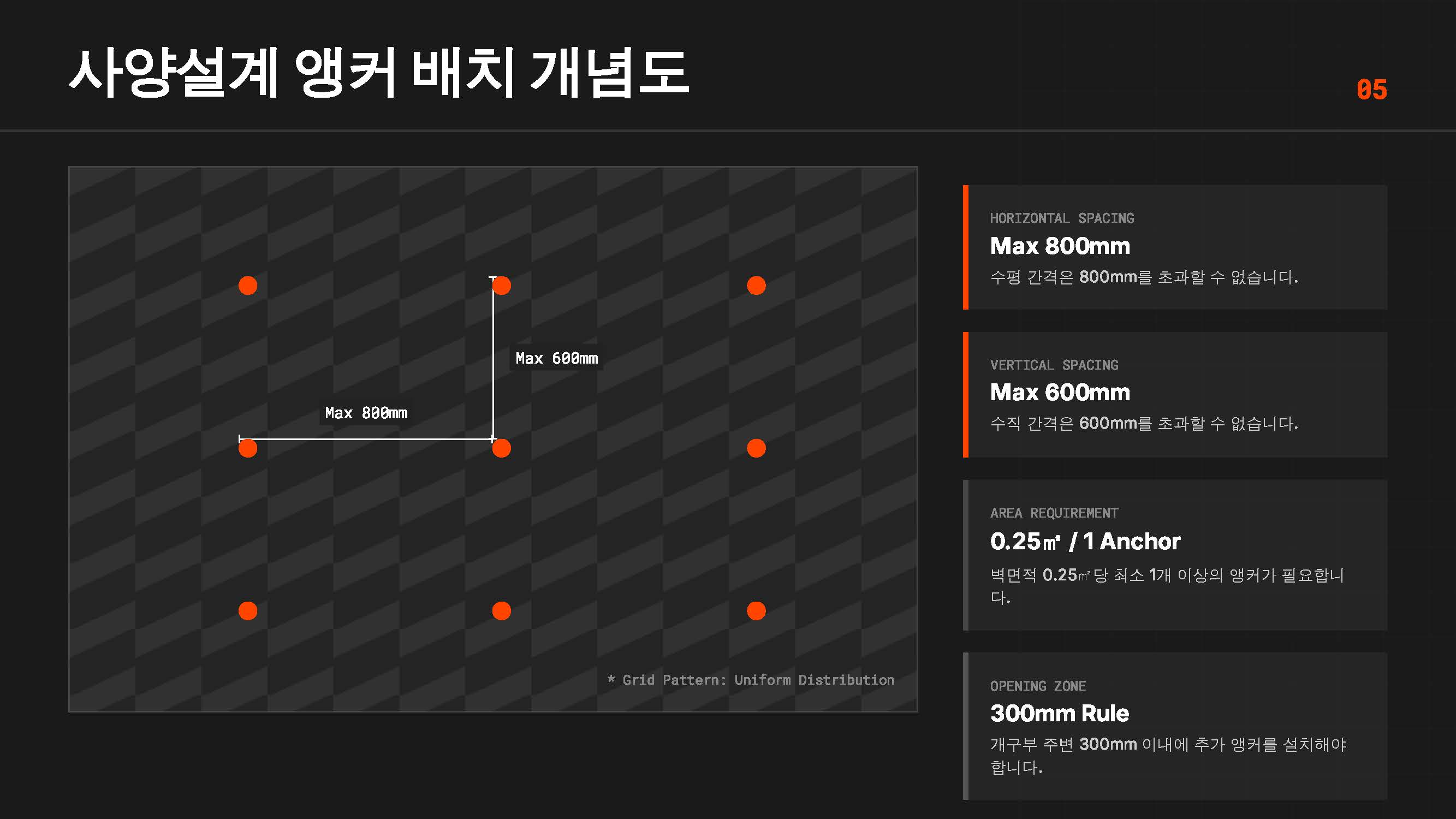

• 치장벽돌 벽면 0.25㎡당 1개 이상의 앵커 설치 (일부 앵커 유형은 0.34㎡당 1개)
• 앵커의 수평 간격 800mm 이하, 수직 간격 600mm 이하
• 내진설계범주 D에 해당하는 경우 면적 제한 0.75배 적용
• 개구부 주변 300mm 이내에 900mm 간격으로 추가 앵커 설치

사양설계의 11개 조항은 대한민국 내 어떤 악조건 지역에서도 안전하도록 설정된 것이므로, 일반설계보다 앵커 간격이 촘촘하고 부속품 규격이 까다롭습니다.

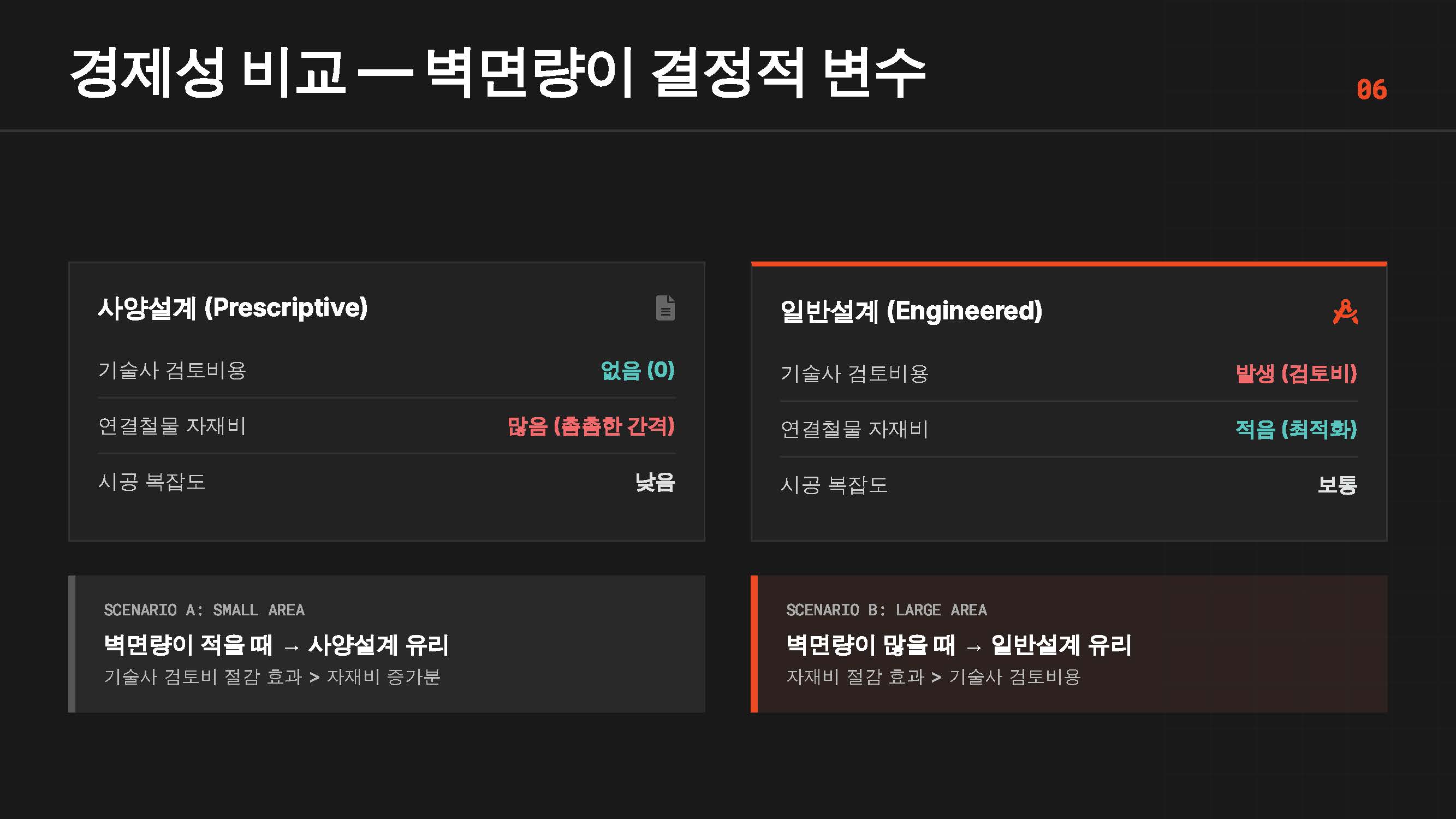

3. 경제성 비교

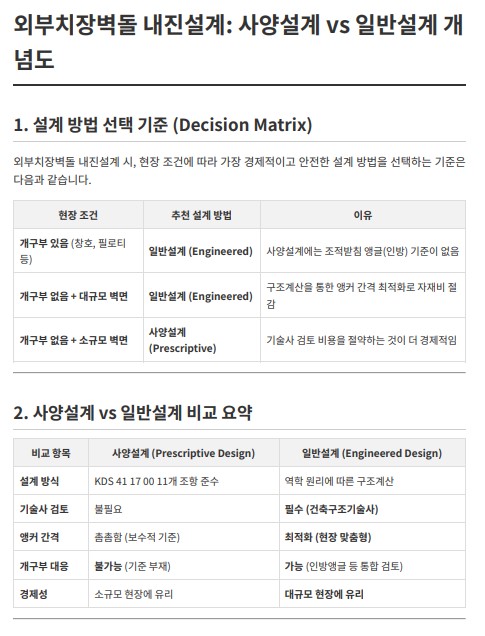

항목	사양설계	일반설계
기술사 검토비용	없음	있음
연결철물 자재비	많음 (촘촘한 간격)	적음 (현장 조건에 최적화)
적합한 경우	벽면량이 적을 때	벽면량이 많을 때

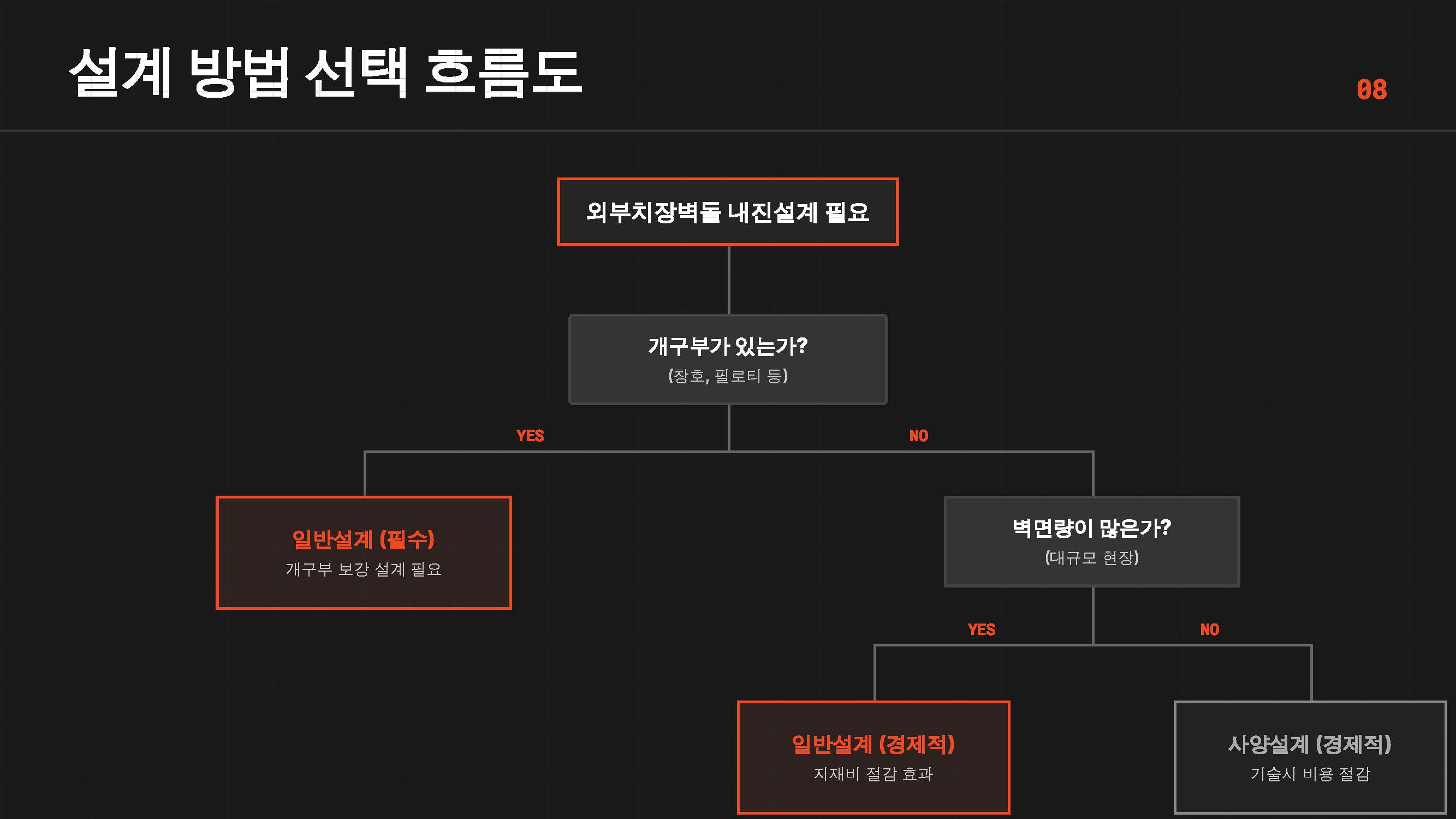

벽면량이 적으면 사양설계가 검토비용을 절약할 수 있어 유리합니다. 벽면량이 많으면 일반설계가 자재비를 절약할 수 있어 경제적입니다.

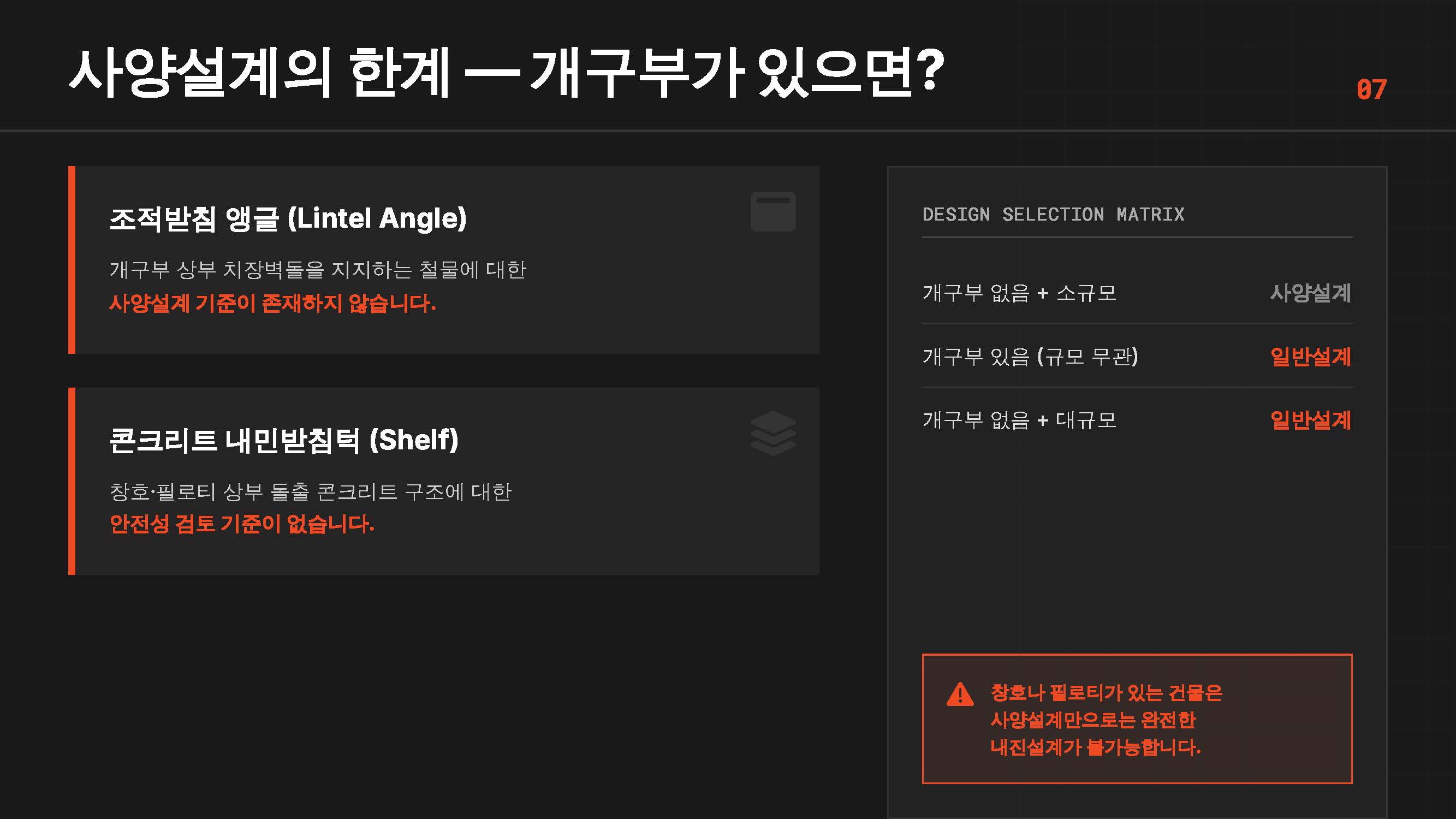

4. 사양설계의 한계

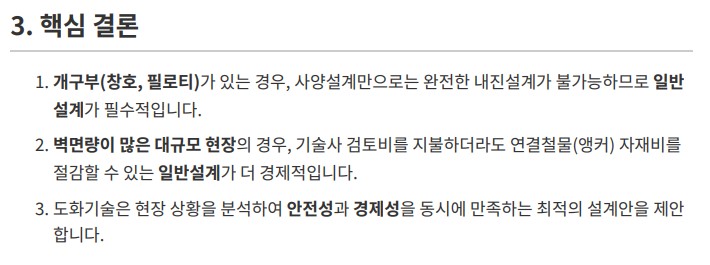

사양설계에는 조적받침 앵글(인방앵글)과 콘크리트 내민받침턱(눈썹)에 대한 기준이 없습니다. 따라서 창호나 필로티 등 개구부가 있는 경우에는, 개구부 상부 치장벽돌을 지지하는 앵글까지 포함하여 일반설계로 진행하는 것이 오히려 경제적입니다.

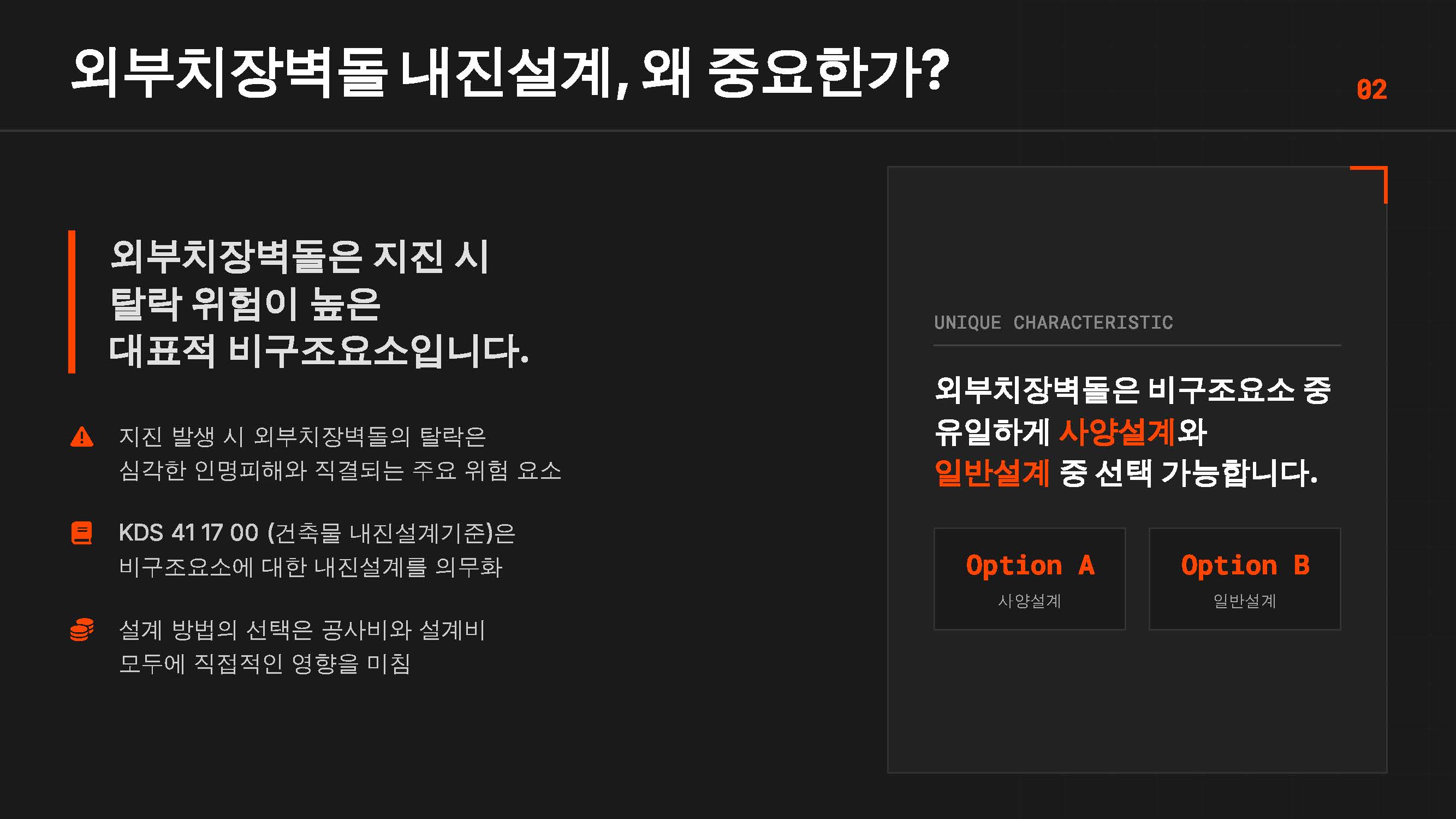

모든 비구조요소에 사양설계 기준이 제공되는 것은 아닙니다. 외부치장벽돌에 대해서만 일반설계와 사양설계 중 선택할 수 있습니다.

5. 도화기술의 외부치장벽돌 내진설계

도화기술은 벽면량과 현장 조건을 분석하여 사양설계와 일반설계 중 최적의 방안을 제안합니다. 일반설계 시 연결철물, 조적받침 앵글까지 포괄하는 통합 검토를 수행합니다.
