DHCAD — 구조설계 실무에 맞춘 2D CAD, 기본 기능 소개

DHCAD 는 (주)도화기술이 구조설계 실무를 위해 직접 개발한 2D CAD 입니다. DWG · DXF 도면을 그대로 읽고 쓰며, 익숙한 명령어 · 단축키 · 명령줄 방식으로 바로 쓸 수 있습니다. 여기에 구조도면 작성을 자동화하는 사내 도구가 함께 들어 있습니다.

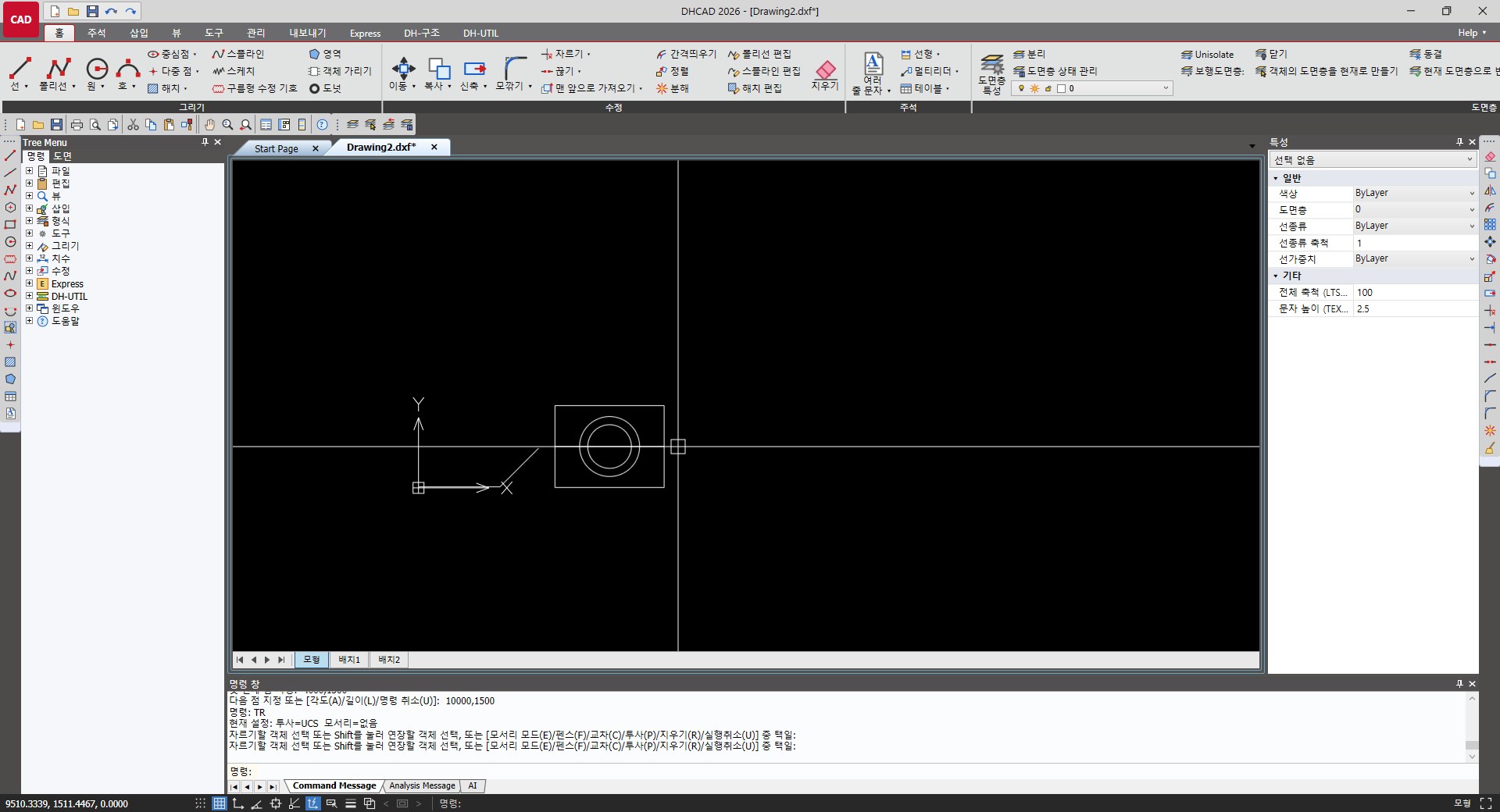

1. 그리기

명령줄에 짧은 명령(L 선 · REC 사각형 · C 원)을 치고 점을 찍거나 좌표를 입력합니다. 간격띄우기(O) · 자르기(TR) 같은 편집 명령도 손에 익은 그대로 이어서 씁니다.

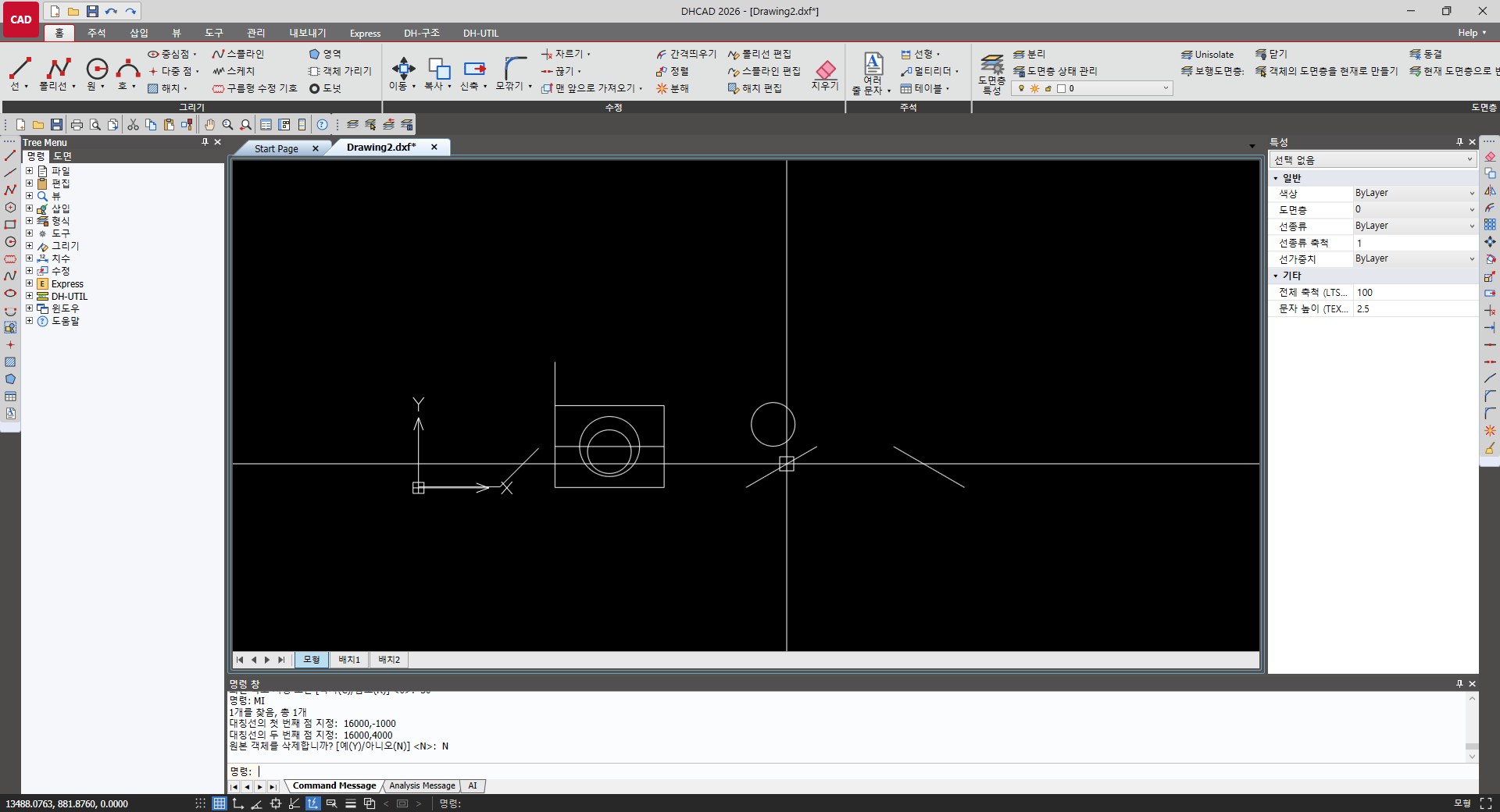

2. 선택과 편집

끌어서 창 선택 · 걸침 선택, 그립으로 바로 고치기, 복사 · 이동 · 회전 · 대칭을 지원합니다. 객체 스냅(F3)과 직교(F8)로 정확한 점을 잡습니다.

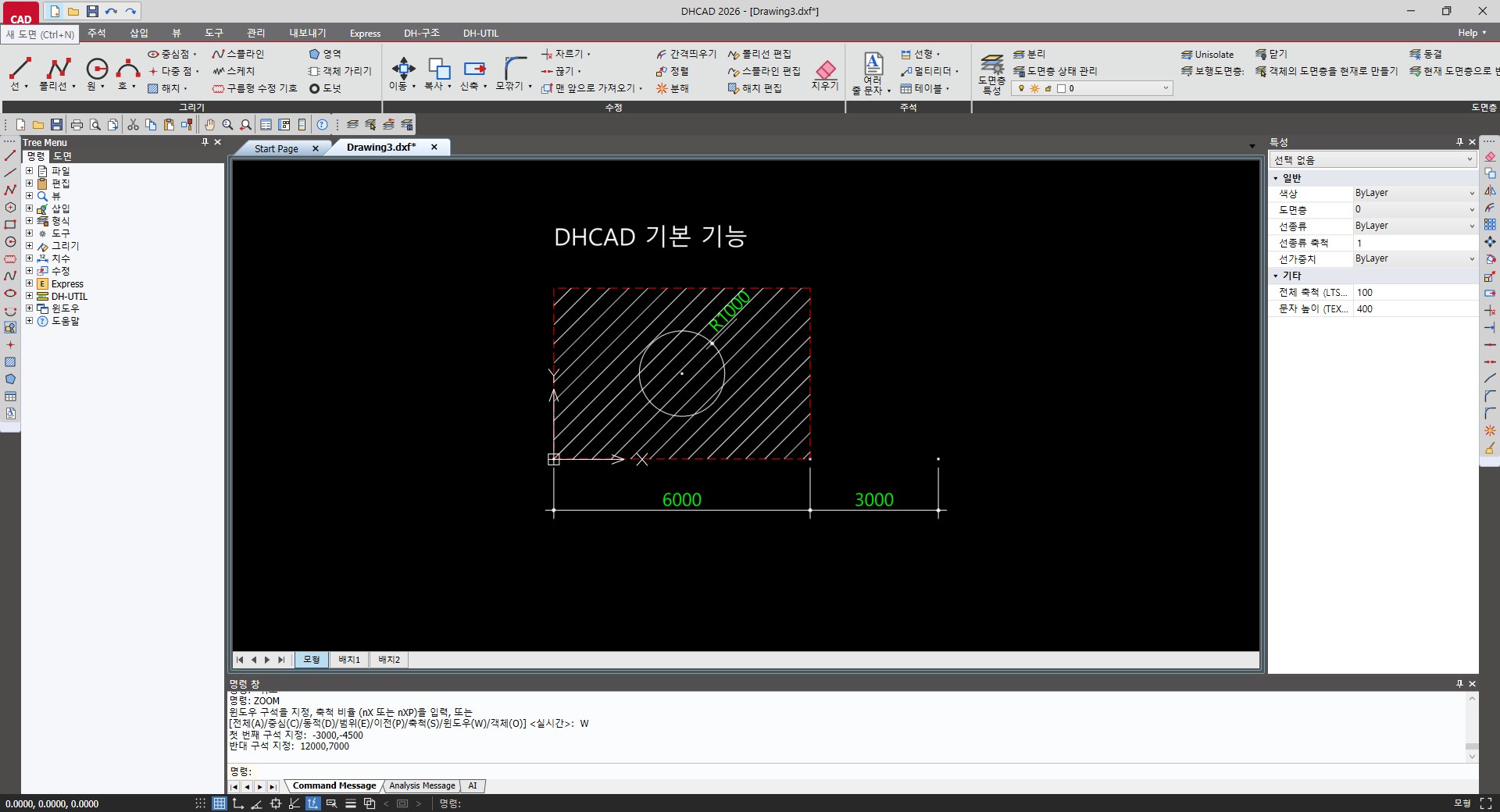

3. 도면층 · 치수 · 문자 · 해치

도면층(색 · 선종류 · 선가중치), 선형 · 연속 · 반지름 치수, 문자, 해치 등 도면 작성에 필요한 기능을 갖췄습니다. 오른쪽 특성 창에서 선택한 객체의 속성을 바로 바꿀 수 있습니다.

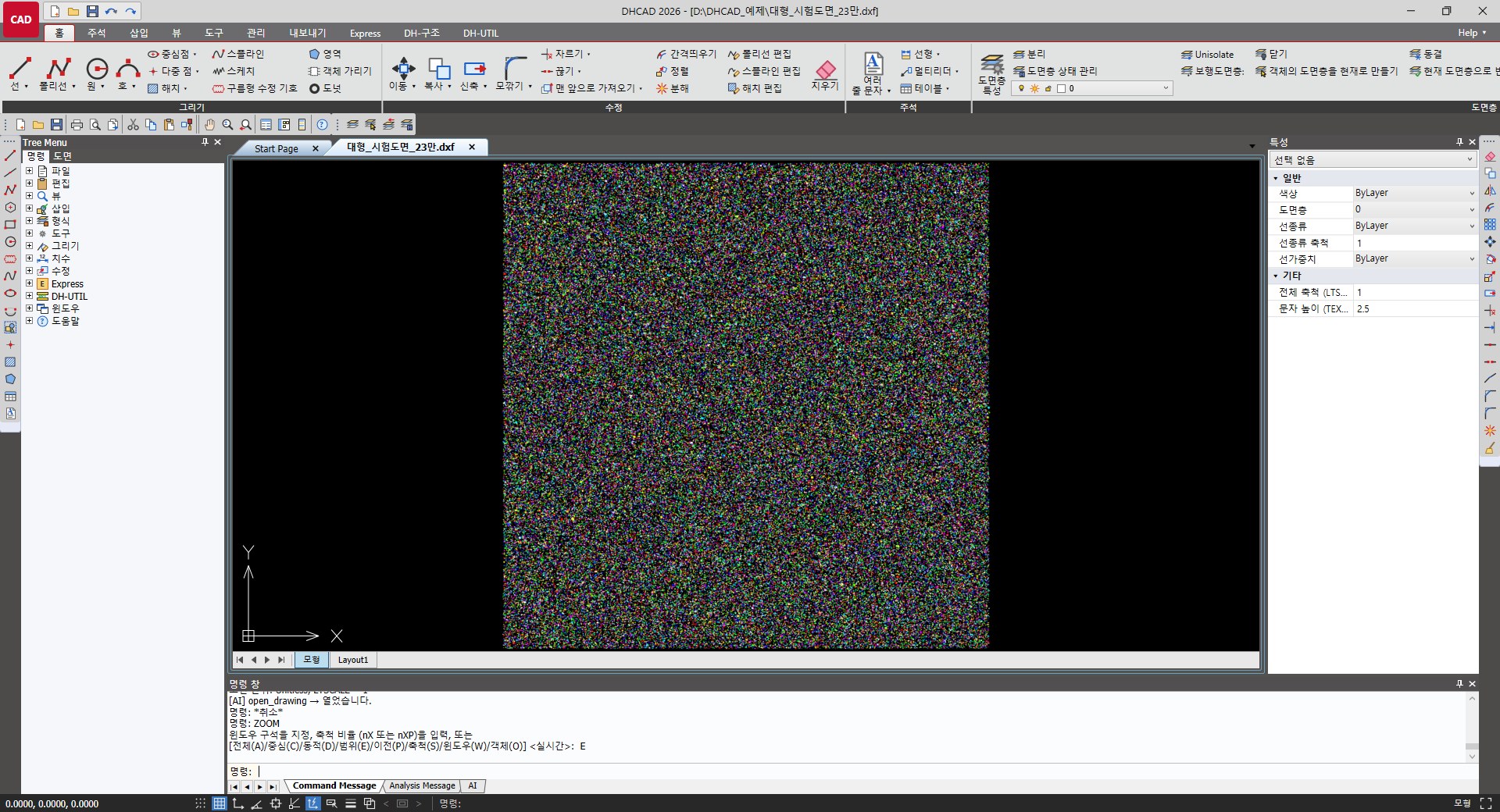

4. 큰 도면도 빠르게

객체 23만 개(선 20만 · 문자 2만 · 해치 · 블록 1만)짜리 시험 도면에서도 확대 · 이동 · 도면층 켜기/끄기가 끊김 없이 동작합니다. 도면층 끄기 · 켜기는 0.1초 안쪽, 수만 개 객체 이동도 1초 남짓이면 끝납니다.

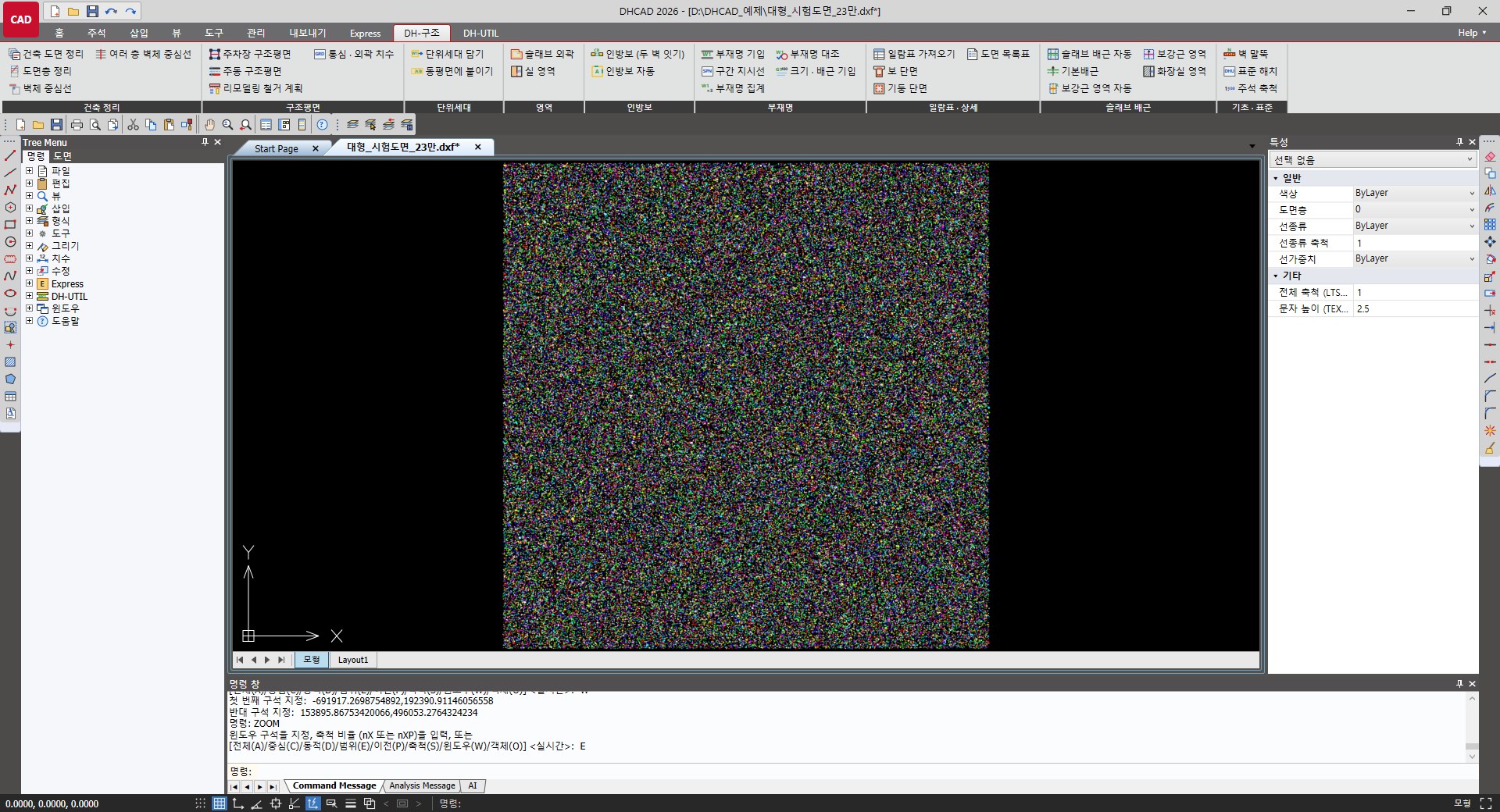

5. 저장 · 출력과 구조도면 도구

DWG · DXF 로 저장하고, PDF 로 바로 출력합니다. 리본의 «DH-구조» 탭에는 건축 도면 정리, 벽체 중심선, 구조평면, 슬래브 · 배근, 일람표 작성 등 구조도면 작성을 자동화하는 도구가 모여 있습니다.

영상으로 보기

위 기능을 실제 화면으로 따라가는 약 4분짜리 영상입니다.

• 유튜브: DHCAD 기본 기능 소개
