안내 — 이 글에 소개된 프로그램은 (주)도화기술이 사내 구조설계 업무에 한정하여 사용하기 위해 자체 제작한 비상용 프로그램입니다.
지하 2층부터 옥탑까지 30개 층으로 이루어진 벽식 아파트 한 동. 도화기술의 세 프로그램 DHCAD(구조도면) · DHX(3차원 구조해석) · DHS(슬래브 · 기초 해석)를 이어 쓰면, 건축도면에서 기초 검토까지 하나의 흐름으로 끝납니다.
1. DHCAD — 건축도면을 구조평면도로

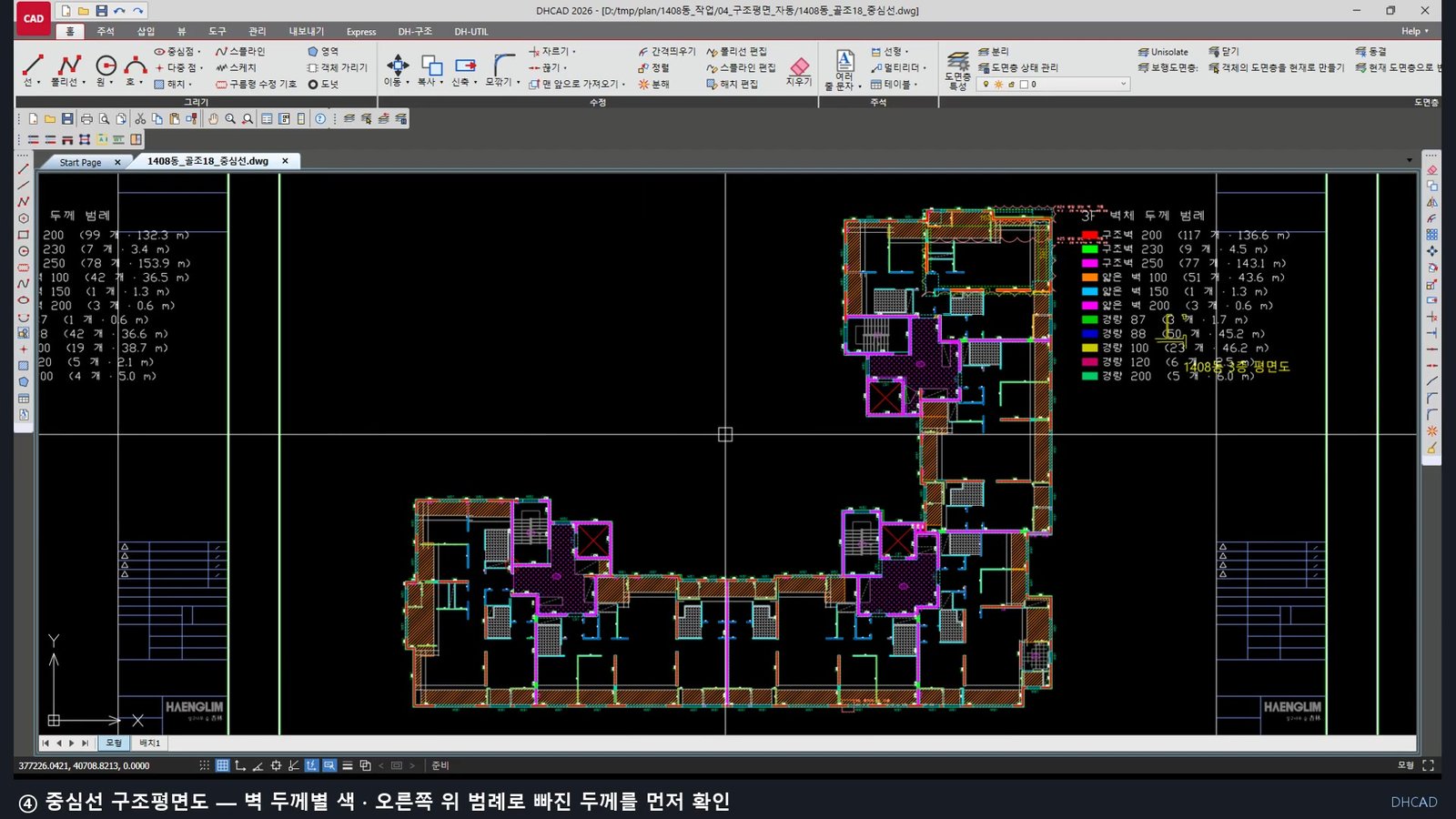

외부에서 받은 건축도면을 열어 구조에 필요한 내용만 남기고, 층별 영역을 표시합니다. 기준층은 한 장으로 여러 층을 대표하게 하고, 구조벽 · 비구조벽 · 엘리베이터 · 하중 영역이 색으로 구분된 중심선 구조평면도가 만들어집니다.
2. DHX — 평면도에서 30층 3차원 모델로

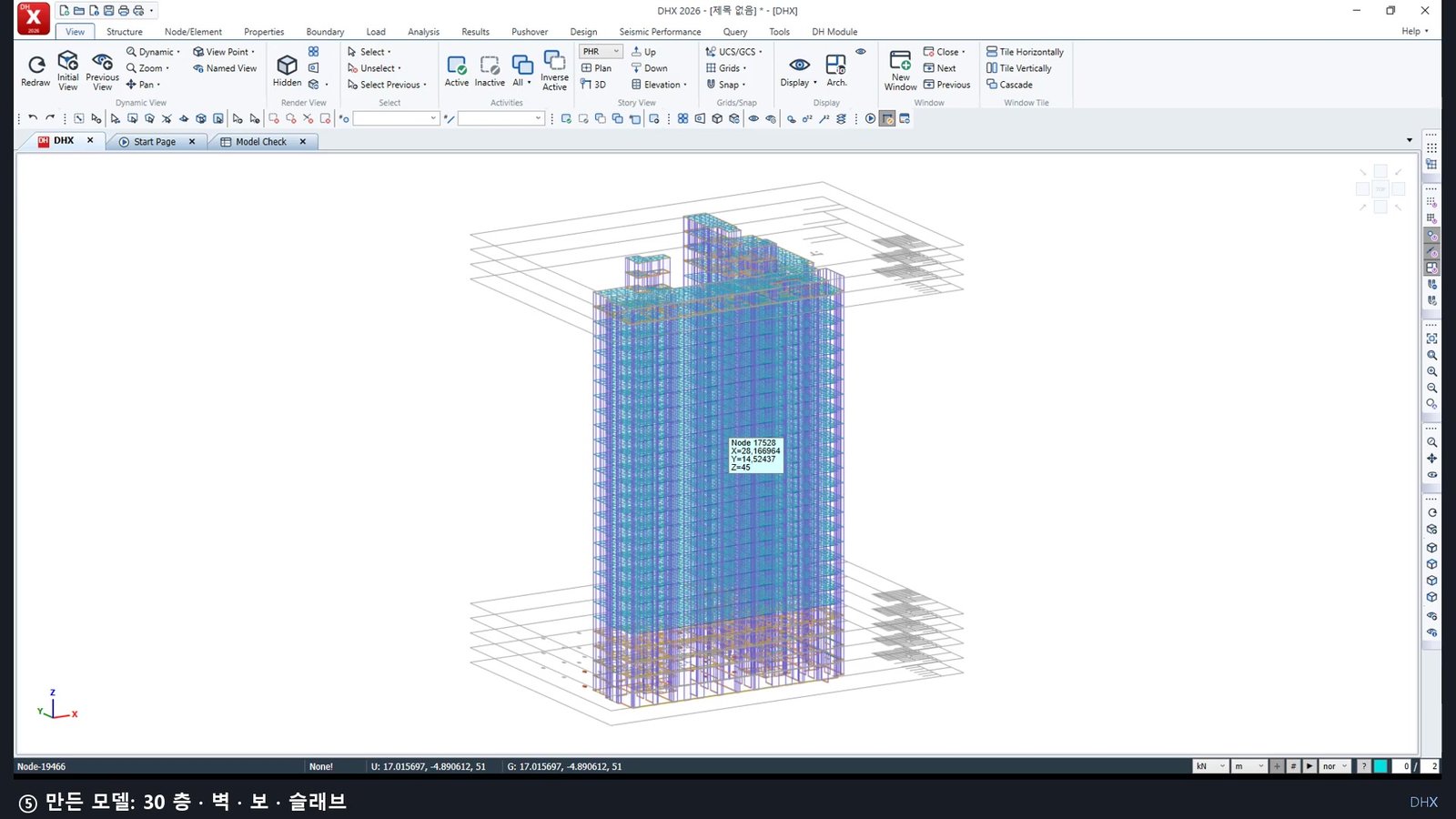

DHX 에서 새 모델을 열고 구조평면도를 불러오면 9개 영역의 층 구성과 도면층 역할(구조벽 · 경량벽)이 자동으로 인식됩니다. 아파트 옵션을 켜고 확인하면 벽 · 기둥 · 보 · 인방 · 슬래브가 30개 층에 걸쳐 세워지고, 모델 점검 표로 고칠 곳을 바로 짚어 줍니다.

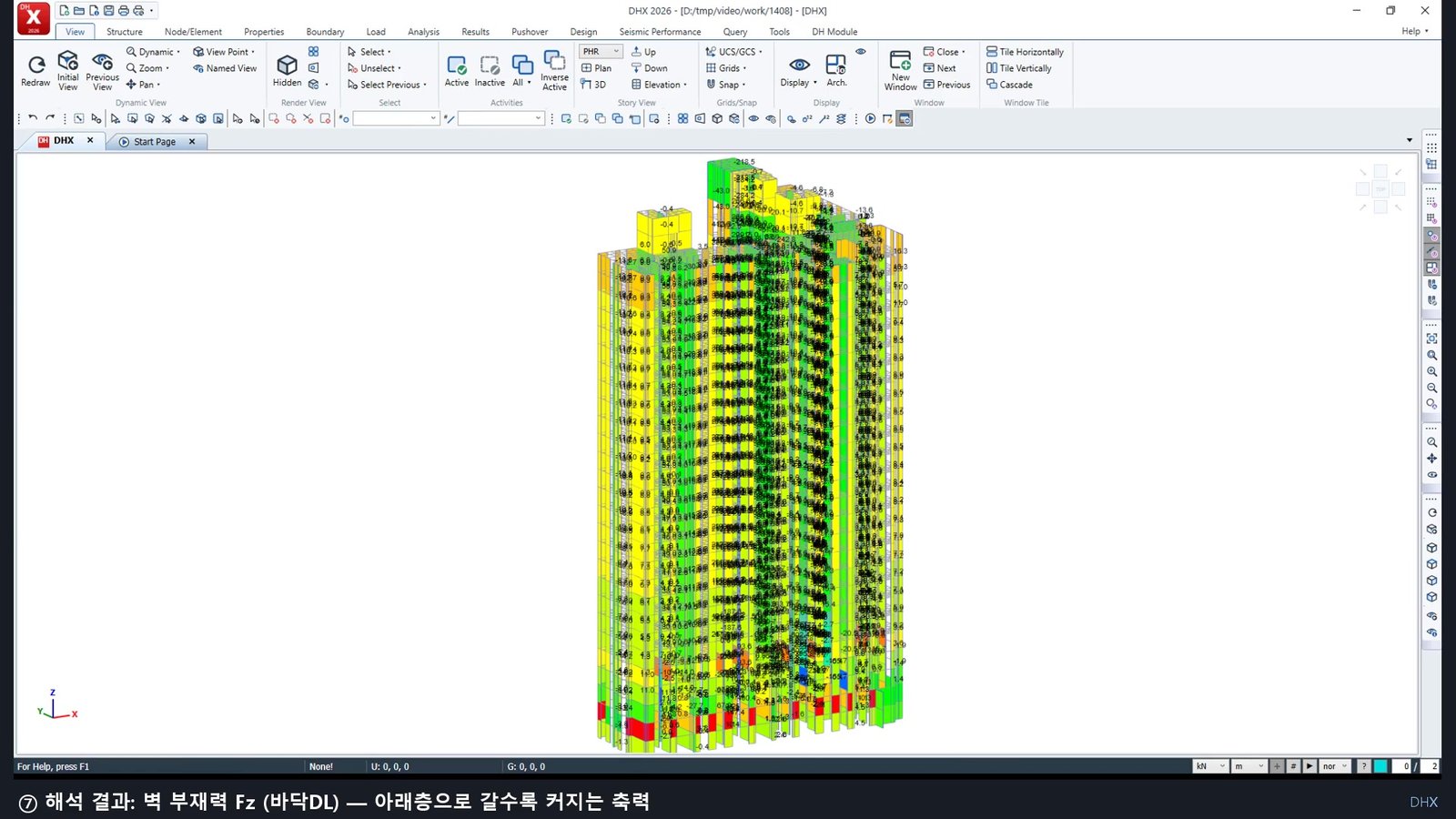

바닥하중은 29개 층의 슬래브를 각각 DHS 로 풀어, 벽 · 보에 전달되는 실제 반력으로 넣습니다. 이어서 자중 · 해석을 실행하면 아래층으로 갈수록 커지는 벽 축력과 기초 반력을 한눈에 확인할 수 있습니다.
3. DHS — 슬래브와 기초를 같은 흐름으로

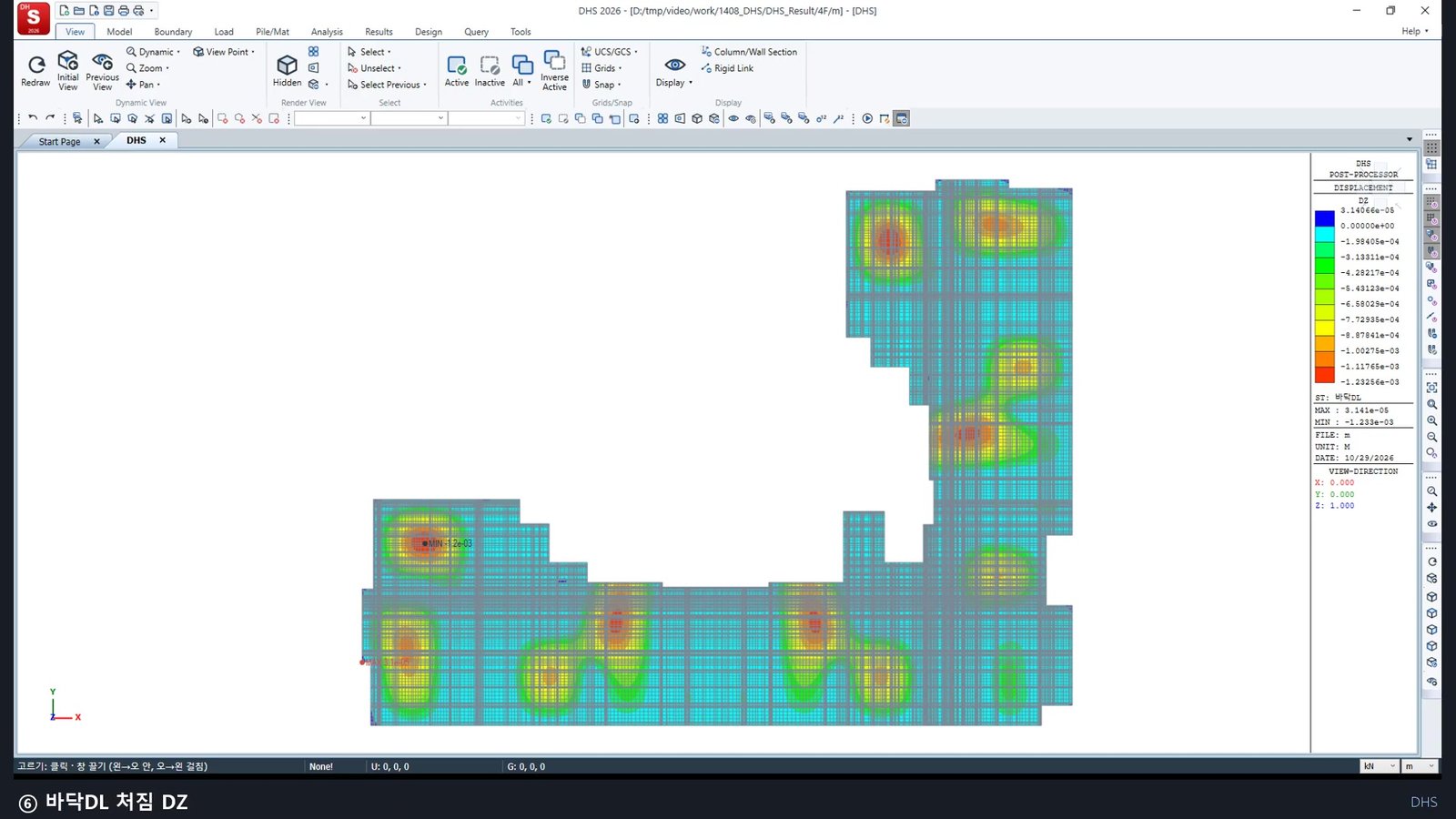

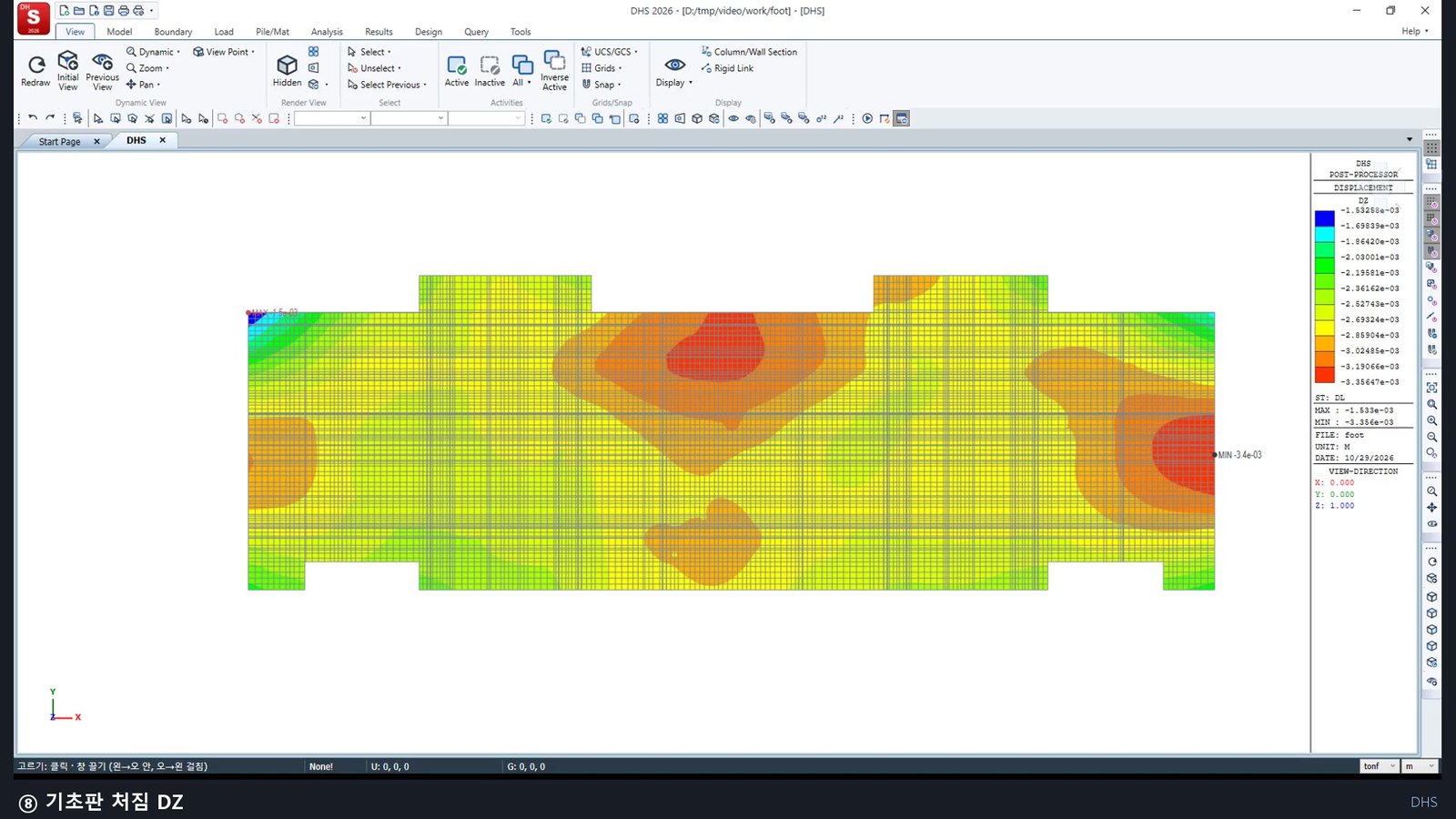

DHX 가 만든 층별 슬래브 모델을 DHS 에서 그대로 열어 고정하중 · 활하중 처짐과 양방향 휨모멘트를 확인합니다. 기초판도 같은 방식으로 해석합니다.

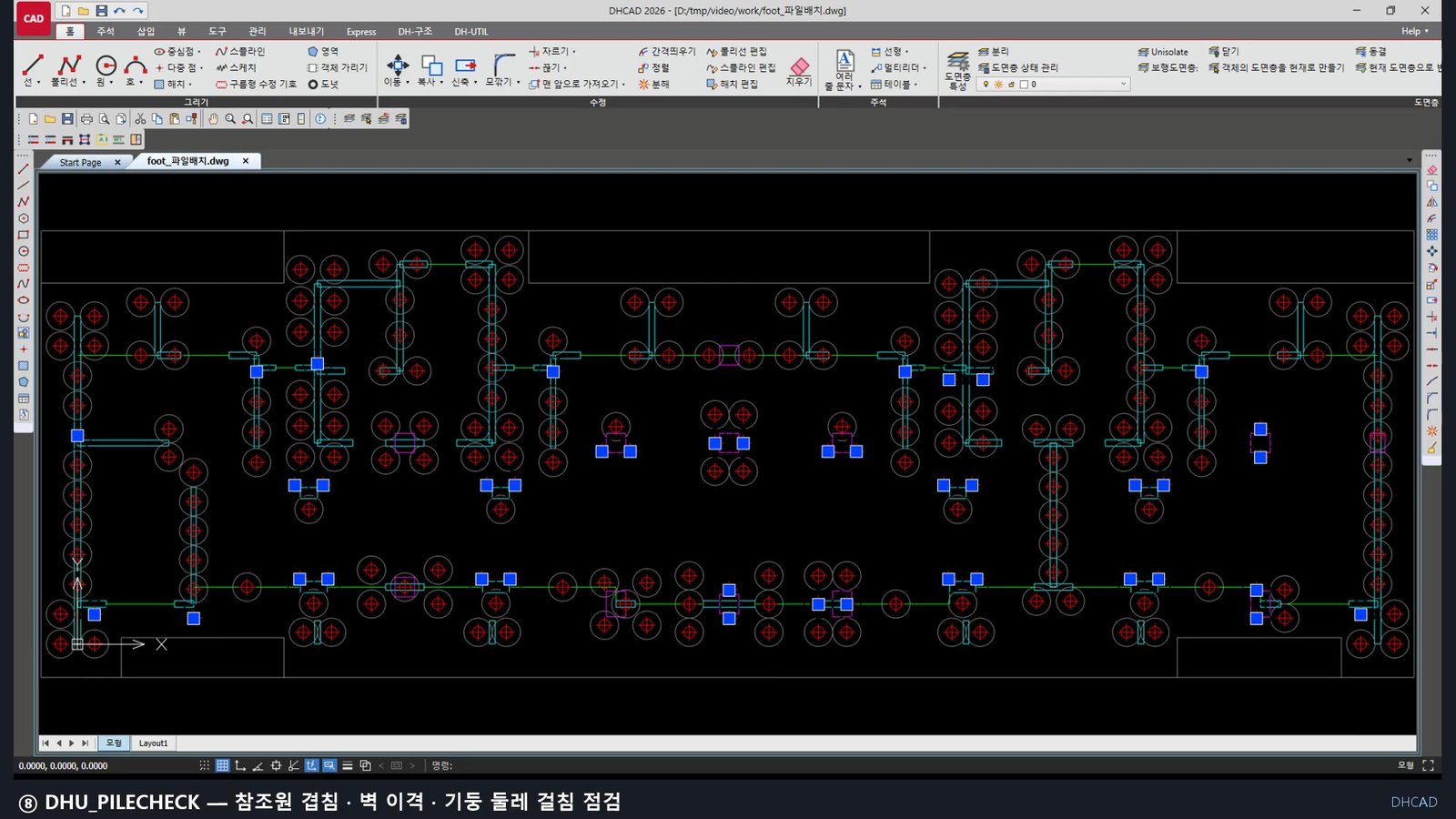

파일 배치는 DHS 에서 DHCAD 로 보내 다듬습니다. DHCAD 에서 파일을 점검하고 옮기거나 지운 뒤 DHS 로 다시 받으면, 바뀐 지지 조건으로 바로 다시 해석합니다. 도면과 해석을 오가며 기초판 처짐을 줄여 가는 과정이 몇 번의 클릭으로 이어집니다.
하나의 데이터, 세 개의 프로그램
도면 정리 → 3차원 모델 → 하중 → 해석 → 슬래브 → 기초. 같은 데이터가 세 프로그램 사이를 그대로 흘러가기 때문에, 다시 그리거나 다시 입력하는 단계가 없습니다. 설계 변경이 생겨도 같은 흐름을 다시 따라가면 됩니다.
영상으로 보기
30층 아파트 한 동을 처음부터 끝까지 따라가는 약 4분짜리 영상입니다.
