DHMath — 수식이 살아 있는 공학 계산서, 기본 기능 소개

DHMath 는 (주)도화기술이 구조 계산서 작성을 위해 직접 개발한 공학 계산 프로그램입니다. 수식을 쓰면 그대로 계산서 모양으로 보이고, 결과는 단위까지 자동으로 계산됩니다. 입력값을 바꾸면 계산서 전체가 다시 계산됩니다.

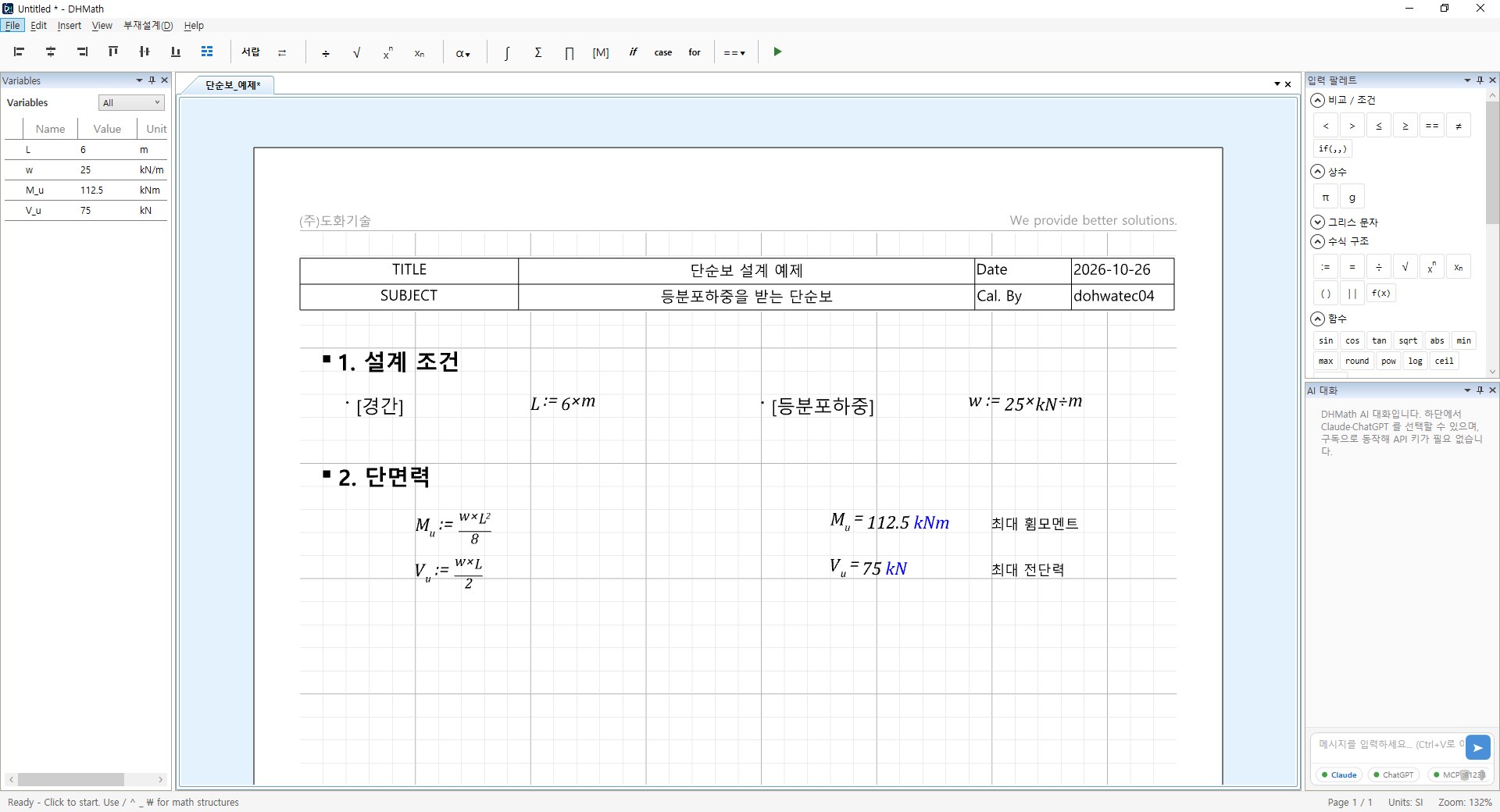

1. 단위까지 계산하는 수식

경간 L = 6 m, 하중 w = 25 kN/m 처럼 값과 단위를 함께 쓰면, 휨모멘트 M = wL²/8 의 결과가 kN·m 단위로 나옵니다. 수식은 분수 · 첨자가 있는 그래픽 수식으로 보이고, 결과는 오른쪽에 파란 글씨로 표시됩니다. 하중을 30 kN/m 로 바꾸면 아래 계산이 모두 다시 계산됩니다.

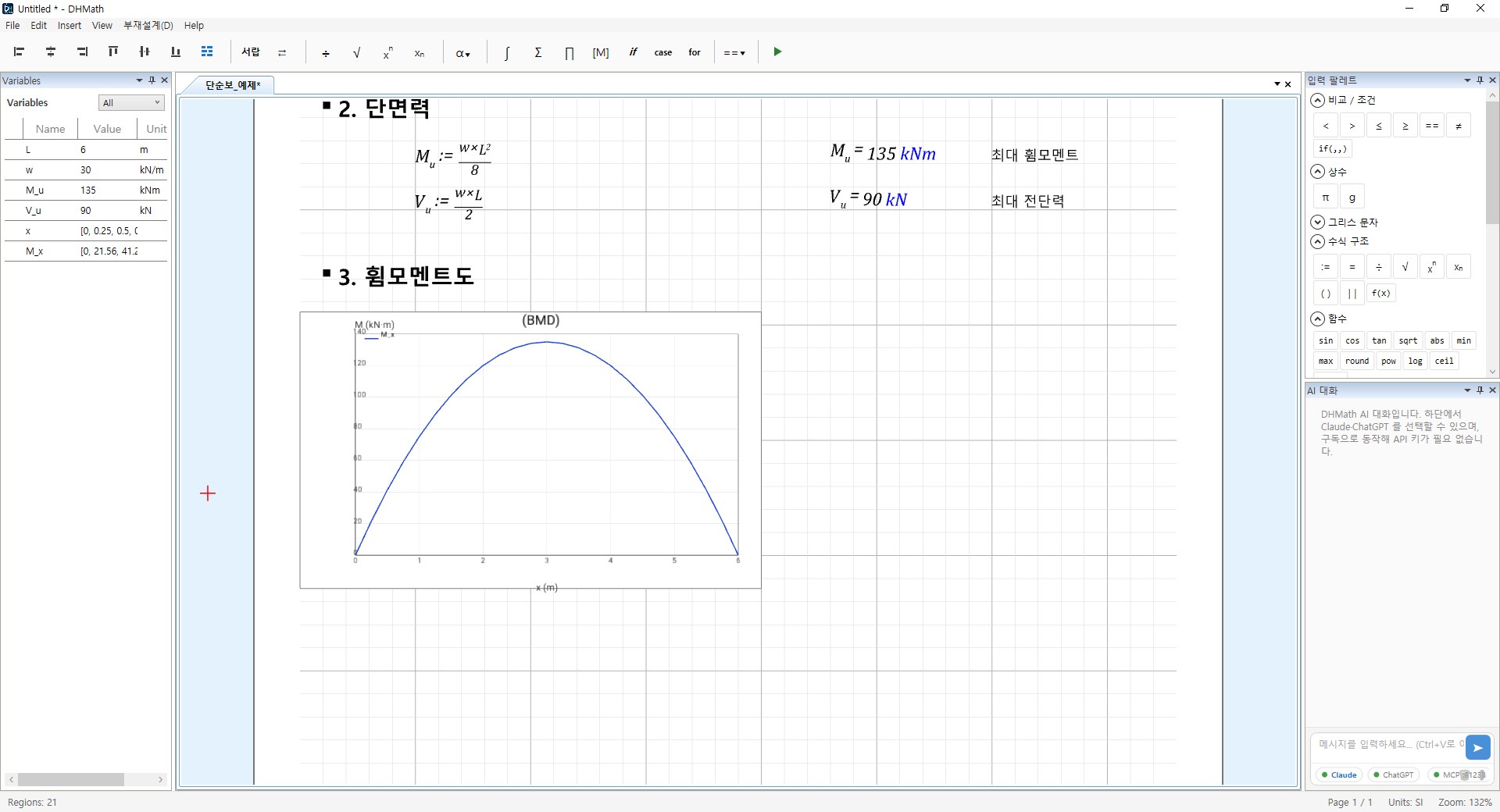

2. 그래프

배열 계산으로 휨모멘트도 같은 그래프를 바로 그립니다. 계산 근거(배열 값)는 «서랍» 에 두고, 계산서 면에는 그래프만 올려 깔끔하게 정리할 수 있습니다.

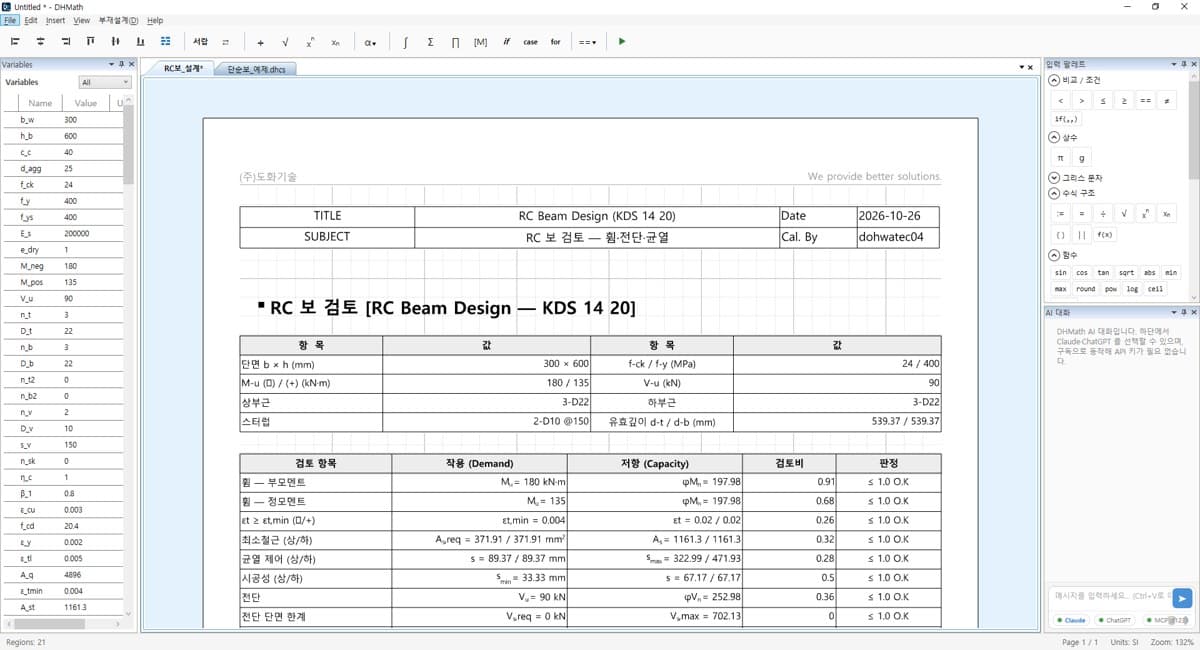

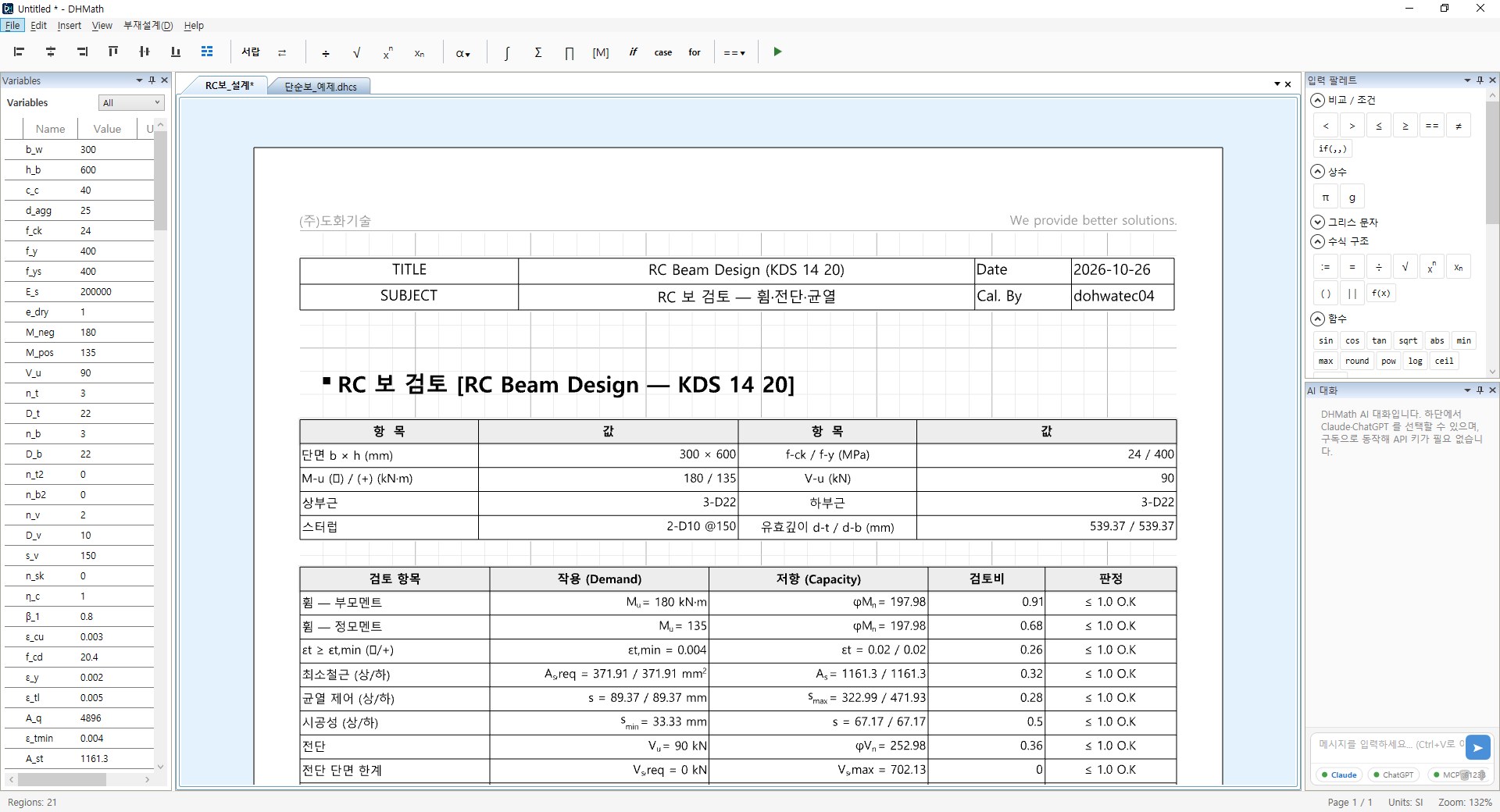

3. 부재설계 모듈 — KDS 기준 검토 계산서 자동 작성

RC 보 · 기둥 · 슬래브 · 기초 · 옹벽, 철골 보 · 기둥 등 39가지 부재설계 모듈이 있습니다. 입력값만 주면 KDS 기준 수식으로 휨 · 전단 · 균열 검토 계산서를 만들고, 검토표에 검토비와 O.K / N.G 판정을 보여 줍니다. 수식이 살아 있어 입력값을 고치면 계산서 전체가 다시 계산됩니다.

4. PDF 출력

화면에 보이는 그대로(도형 · 표 · 그래프 포함) PDF 로 내보냅니다.

영상으로 보기

위 기능을 실제 화면으로 따라가는 약 1분 20초짜리 영상입니다.

• 유튜브: DHMath 기본 기능 소개
