소화수조(Fire Water Tank) 내진설계: 안정성 확보를 위한 7가지 핵심 요소

1. 개요

소화수조(Fire Water Tank)의 내진설계는 단순한 구조적 안전을 넘어, 지진 후 발생할 수 있는 2차 재해(화재)에 대응하기 위한 필수적인 과정입니다. 구조물이 지진동에 의해 파괴되지 않고, 지진 종료 후에도 저장된 소화수를 정상적으로 공급할 수 있도록 기능을 유지하는 것이 설계의 주목표입니다.

본 포스트에서는 소화수조 설계 시 반드시 고려해야 할 7가지 기술적 요소를 정리합니다.

2. 내진설계 핵심 고려사항 (7 Key Factors)

성공적인 소화수조 내진설계를 위해 다음 7가지 항목을 단계별로 검토해야 합니다.

1) 지진 위험도 평가 (Seismic Risk)

• 설계 지진력 결정: 프로젝트가 위치한 지역의 지진구역계수($S$)와 지반 조건($S_{DS}$)을 평가하여, 수조가 견뎌야 할 최대 지진하중을 산정합니다.
• 중요도 계수($I_p$): 소화설비는 비상시 필수 설비이므로 통상 $I_p = 1.5$를 적용하여 보수적으로 설계합니다.

2) 구조 시스템 (Structural System)

• 수조의 형태(사각형/원형)와 재질(SMC, PDF, 콘크리트 등)에 따른 고유의 거동 특성을 반영합니다.

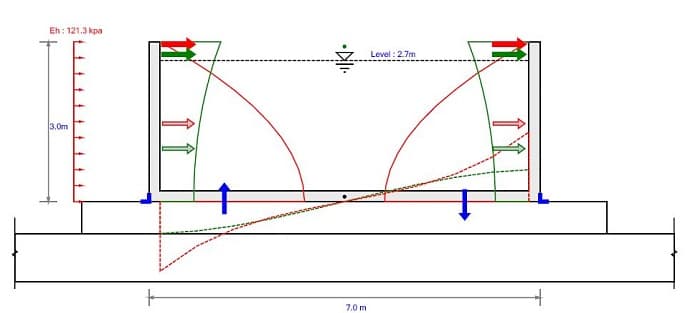

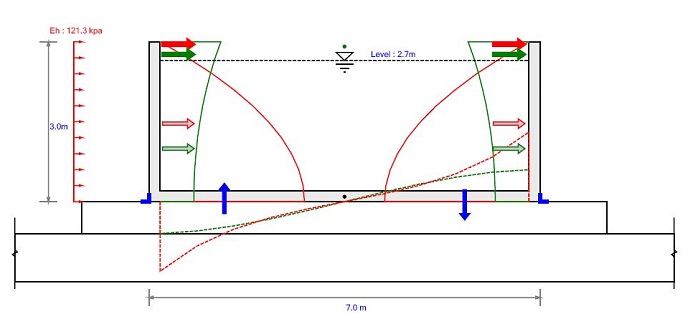

• 내부 물의 출렁임(Sloshing 현상)으로 인한 동수압이 벽체와 지붕에 미치는 영향을 구조 계산에 반영해야 합니다.

3) 재료 선택 (Material Selection)

• 지진 충격에 취약한 취성 재료보다는, 연성(Ductility)을 가진 재료나 내진 성능이 입증된 복합 소재를 선정합니다.

4) 연결부 및 지지체 (Connections & Supports)

• 수조 본체 패널 간의 조립 강도뿐만 아니라, 수조를 받치고 있는 **패드(Concrete Pad)와 앵커(Anchor)**의 전단/인장 성능이 핵심입니다.
• 스토퍼(Stopper) 설치를 통해 수조의 과도한 미끄러짐이나 전도를 방지합니다.

5) 지반 및 기초 (Soil & Foundation)

• 수조의 전체 중량(자중+수중량)을 지지하는 기초가 지진 시 부등침하되거나 액상화되지 않도록 지반 내력을 검토합니다.

6) 비구조적 요소 (Non-structural Elements)

• 배관 유연성: 수조와 연결되는 입/출구 배관은 지진 시 서로 다른 거동(Relative Displacement)을 하므로, 플렉시블 조인트(Flexible Joint) 등을 설치하여 파손을 방지해야 합니다.

7) 내진 성능 목표 (Performance Objective)

• 단순 붕괴 방지(Collapse Prevention)를 넘어, 기능 수행(Operational) 수준의 성능 목표를 설정해야 합니다.

3. 실무 자체 검토 체크리스트

설계 및 시공 단계에서 다음 항목을 점검하십시오.

구분	점검 항목	비고
설계 하중	수조 내부 물의 유동(Sloshing) 하중이 포함되었는가?	KDS 41 17 00 (18.6) 참조
앵커링	수조 하부 프레임과 콘크리트 패드 간 앵커가 적정하게 설계되었는가?	후설치 앵커 인장강도 확인
배관	수조 접속 배관 첫 번째 지지점 이전에 유연성 이음이 있는가?	파손 시 누수 위험 1순위
방파판	내부 물의 출렁임을 제어하기 위한 방파판이 설치되었는가?	대형 수조의 경우 필수 검토

4. 결론 및 전문가 제언

소화수조 내진설계는 건축 구조와 기계 설비가 만나는 접점입니다. 단순히 "튼튼한 물통"을 만드는 것이 아니라, **지진이라는 극한 상황에서도 소화수를 공급할 수 있는 "시스템"**을 구축해야 합니다.

지역별 내진 규정과 수조 제조사의 내진 성적서를 면밀히 검토하고, 구조 엔지니어와 협력하여 상세를 결정하는 것이 중요합니다.
