0.5B 조적벽체(90mm) 내진설계: 높이 제한과 필수 보강 가이드

1. 개요: 왜 0.5B가 더 위험한가?

0.5B 쌓기(약 90mm)는 주로 세대 내 칸막이벽, PS/EPS실 구획벽, 조적 욕실 벽 등에 사용됩니다. 하지만 구조적 관점에서 0.5B 벽체는 **"세워놓은 얇은 판"**과 같아 다음과 같은 치명적인 위험요소를 가집니다.

1. 극한의 세장비 (Slenderness Ratio): 두께 대비 높이($h/t$) 비율이 커서, 작은 횡력에도 쉽게 휘거나 좌굴됩니다.
2. 아치 효과(Arching Action) 부재: 벽체가 얇아 지진 시 상하부 지지점 사이에서 아치 거동을 기대하기 어렵습니다.
3. 시공 품질 민감도: 벽돌이 한 줄로만 쌓이므로, 모르타르 충전이 부실하면 즉시 균열 및 붕괴로 이어집니다.

2. 높이 제한 (Height Limits) 분석

KDS 41 34 04(조적식 구조 설계기준)에 따르면 벽체의 지점 간 거리(높이)는 두께의 일정 배수를 넘을 수 없습니다.

2.1 허용 높이 계산 ($t=90mm$ 기준)

구분	제한 기준 (세장비 $h/t$)	산정 높이 ($H_{max}$)	실무적 해석
비보강 조적조	20배 이하	1.8m	허리 높이 이상 쌓을 시 위험
보강 조적조	30배 이하	2.7m	일반 아파트 층고 한계선
구조 보강 필수	30배 초과	설계 불가	윈드 포스트 등으로 구획 필요

중요: 일반적인 층고(3m 이상)의 공간에 0.5B 벽체를 바닥부터 천장까지 쌓는 것은 구조적으로 매우 위험합니다. 반드시 중간에 윈드 포스트(Wind Post)나 인방(Lintel)을 설치하여 유효 높이를 줄여야 합니다.

3. 내진 보강 상세 (Reinforcement Details)

1.0B 벽체보다 더 촘촘하고 엄격한 보강이 요구됩니다.

3.1 수평 보강: 인방보 설치

벽체의 유효 높이($H$)를 줄여 면외 방향 휨 모멘트를 감소시킵니다.

• 역할: 벽체의 유효 높이 제어

3.2 수직 보강: 윈드 포스트 (Wind Post)

벽체의 유효 폭($L$)을 줄여 면외 방향 휨 모멘트를 감소시킵니다.

• 설치 기준: 벽체 길이 2.5m~3.0m 마다 설치 권장.
• 부재: 각파이프(Square Pipe) 또는 C-Channel 사용. (벽체 두께 90mm 내에 숨기기 어려우므로 보통 노출되거나 벽체 두께를 키워야 함)

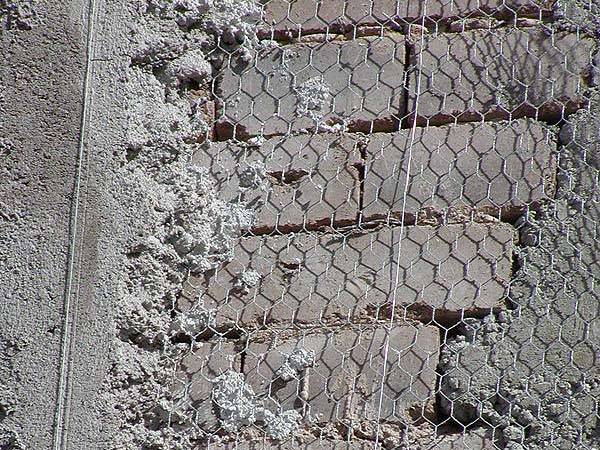

3.3 면외 보강: 와이어 메쉬 (Wire Mesh)

0.5B 벽체는 횡방향 인장력이 거의 없으므로, 미장 마감에 철선을 넣어 인장력을 확보해야 합니다.

• 역할: 벽체의 일체성 확보 및 균열 제어.

4. 건식벽체(Drywall)로의 전환 고려

0.5B 조적벽체는 내진 성능 확보를 위해 윈드 포스트, 앵글 가이드, 와이어 메쉬 등 배보다 배꼽이 더 큰 보강이 필요할 수 있습니다. 따라서 설계 단계에서 다음 대안을 적극 검토해야 합니다.

• 스터드(Stud) + 석고보드(Drywall): 내진 성능이 우수하고 경량임.
• ALC 블록: 조적보다 경량이면서 단열/차음 성능 확보 유리.

5. 실무 검토 체크리스트

0.5B 벽체를 도면에 적용할 때 엔지니어가 반드시 확인해야 할 사항입니다.

항목	체크 포인트	조치 사항
높이(H)	2.7m를 초과하는가?	초과 시 1.0B로 변경하거나 윈드 포스트 설치
용도	화장실/PS실 등 습식 공간인가?	조적 사용 불가피 시, 방수 턱 상부부터 보강 철물 시공 확인
개구부	문틀 상부에 인방보가 있는가?	0.5B용 규격 인방보(보통 Precast 또는 철제) 누락 주의
상부 마감	사춤(Mortar filling)으로 꽉 채웠는가?	절대 금지. 층간 변위 시 벽체 파괴 주원인. 조인트 적용 필수.

6. 결론

0.5B 벽체는 구조적으로 가장 취약한 비구조요소입니다. "그냥 쌓으면 된다"는 관행을 버려야 합니다. 높이 1.8m를 넘는 모든 0.5B 벽체에는 **수평 보강(Mesh)**이 필수이며, 층고가 높은 경우 반드시 **수직 보강재(Wind Post)**를 통해 구획을 나누어야 안전을 담보할 수 있습니다.
