AI가 설계한다 — 도면에서 물량까지, 사람은 판단만 한다

AI가 설계한다 — 도면에서 물량까지, 사람은 판단만 한다

도면에서 계산서까지 전 과정

설계 일이 이렇게 달라졌습니다

구조설계는 반복의 연속입니다. 건축 도면을 보고 구조 모델을 만들고, 해석 프로그램을 돌리고, 결과를 보며 배근을 결정하고, 다시 도면을 그리고, 수량을 산출하고, 계산서를 작성합니다.

이 과정을 한 명의 엔지니어가 처음부터 끝까지 손으로 해왔습니다. 빠르면 며칠, 큰 건물은 몇 주가 걸리기도 했습니다.

도화기술은 이 흐름 전체를 AI가 실행하도록 바꾸었습니다.

한 번에 보는 전체 흐름

건축 도면(DXF)

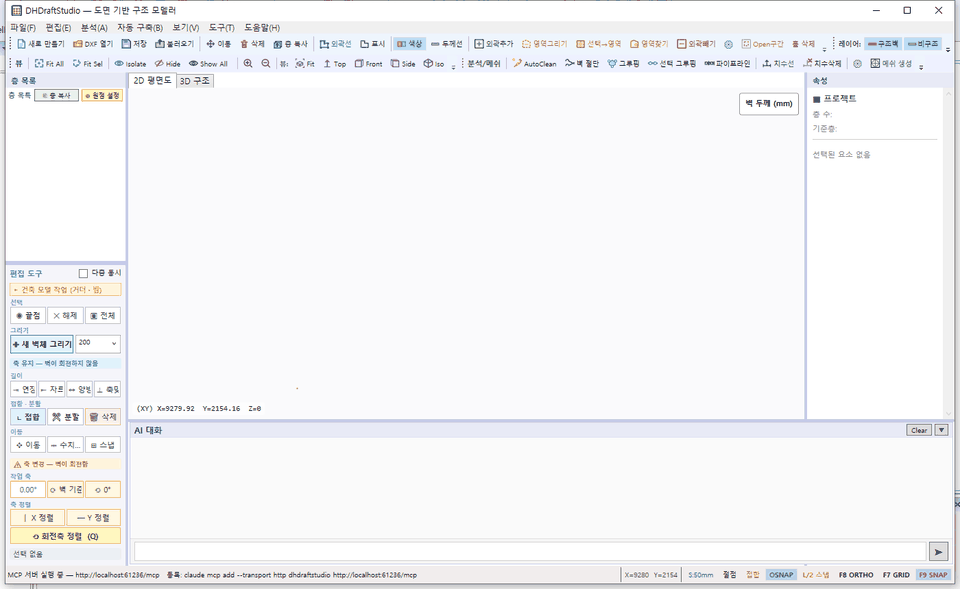

      ↓  [DHDraftStudio]  AI가 구조 모델 자동 생성
  구조 모델
      ↓  [DHAnalStudio]   AI가 해석 실행 · 기초 설계
  해석 결과
      ↓  [DHShearWallDesigner / DHRCFrameStudio]  AI가 배근 · 반복 검토
  설계 완료
      ↓  AI가 구조 도면 · 부재 일람표 자동 작성
  도면 완성
      ↓  AI가 물량 산출 · 계산서 PDF 생성
  납품 완료

사람이 하는 일은 방향을 정하고, 결과를 검토하고, 책임을 지는 것입니다. 반복적인 실행은 AI가 맡습니다.

MCP — AI가 프로그램을 직접 조종하는 기술

MCP(Model Context Protocol) 는 AI 모델(Claude 등)이 소프트웨어 도구를 직접 호출할 수 있도록 연결하는 표준 규격입니다. 2024년 Anthropic이 제안하고 업계가 빠르게 채택하고 있습니다.

쉽게 말하면, AI가 마우스를 움직이는 대신 프로그램의 기능을 직접 실행합니다.

도화기술은 자체 개발한 구조설계 프로그램 5종에 MCP 서버를 내장했습니다. 프로그램을 실행하면 AI 연동이 자동으로 준비됩니다. 모든 통신은 사내 서버 안에서만 이루어져 설계 자료가 외부로 나가지 않습니다.

프로그램역할AI 도구 수
DHDraftStudio도면 → 구조 모델 변환35개
DHAnalStudio구조 해석 · 기초 설계39개
DHShearWallDesigner전단벽 자동 설계73개
DHRCFrameStudio골조 통합 설계32개
DHMath계산서 작성50개
합계229개

왜 이것이 중요한가

빠릅니다. 수 주 걸리던 작업이 하루 안에 끝납니다.

정확합니다. 모든 프로그램이 하나의 기준식(DHRCDesignCore)을 공유합니다. 프로그램이 달라도 검토 기준이 같습니다. 사람이 복사·붙여넣기하며 생기던 오류가 사라집니다.

최적화됩니다. AI가 배근 후보를 전수 검토하여 기준을 만족하는 최소 철근량을 찾습니다. 과도 설계를 줄여 물량을 절감합니다.

검증됩니다. MIDAS Gen, ETABS, 자체 솔버 세 곳의 해석 결과를 자동으로 대조합니다. 한 곳만 보고 지나치는 실수가 없습니다.

실제 적용 결과

아파트 전단벽 102동 25개 층 — AI 자동 설계 후
기준 미달(NG) 245건 → 9건으로 감소 (96% 해소)
구조 계산서 34쪽 자동 생성

지하주차장 보 4,802개 — AI 자동 배근
수 주 작업 → 2분 완료
1,454개 그룹으로 병합 (배근 종류 70% 압축)

각 프로그램의 실제 동작은 아래 개별 소개글에서 확인하세요.
