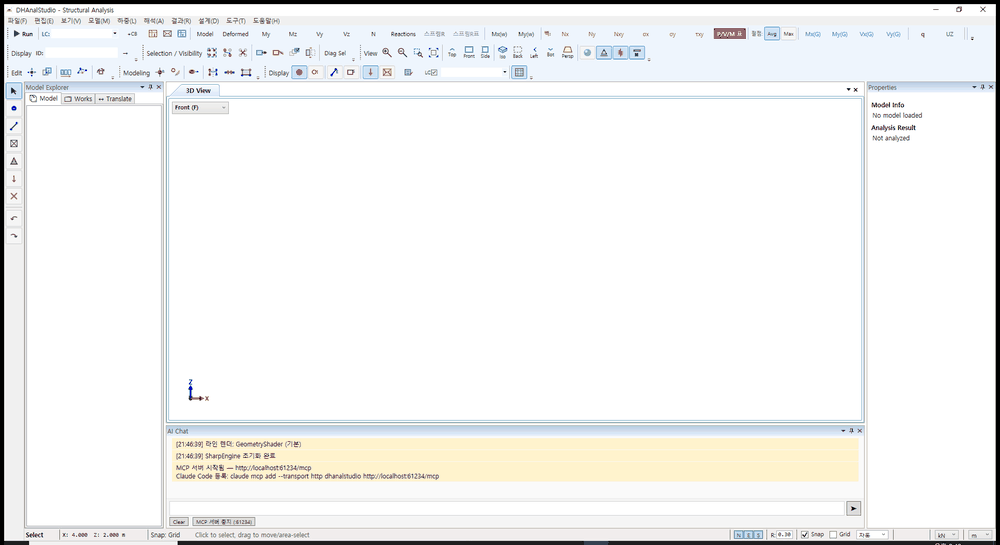

DHAnalStudio — 해석과 기초설계 자동화

구조해석, 반복이 문제였습니다

구조 해석은 한 번으로 끝나지 않습니다. 해석 결과를 보고 설계를 바꾸면 다시 해석해야 합니다. 기초 아래 지반이 부분적으로 들뜨는지 확인하려면 같은 과정을 5번 이상 반복하기도 했습니다.

한 번의 반복에 15~30분. 5회면 2시간이 넘습니다. 사람이 직접 할 때의 이야기입니다.

AI가 하는 일

① 자체 유한요소 해석
DHAnalStudio는 외부 프로그램 없이 자체 해석 엔진을 내장하고 있습니다. AI가 하중 케이스를 구성하고 해석을 실행합니다.

② 들뜸 자동 반복 해석
기초 아래 지반이 들뜨는 부분이 생기면 AI가 해당 스프링을 자동으로 해제하고 다시 해석합니다. 수렴할 때까지 자동으로 반복합니다. 사람이 기다릴 필요가 없습니다.

③ 기초 철근 자동 산정
해석 결과로 나온 모멘트·전단력에서 필요 철근량을 계산하고, 보강이 필요한 구역을 색상으로 구분하여 도면으로 출력합니다.

④ 검토보고서 자동 생성
뚫림전단, 1방향 전단, 침하 검토 결과를 모아 PDF 보고서를 자동으로 작성합니다.

기초 모델 1건 (절점 4,217개, 셸 4,189개, 하중케이스 14개)
1방향 전단 검토: 10곳 전량 OK
뚫림전단 검토: 31곳 전량 OK
검토보고서 15쪽 자동 생성

소요 시간: 1~~2일 → 2~~3시간
들뜸 반복 해석: 15~30분 × 5회 → 1클릭 자동

AI 혼자 결론 내지 않습니다. DHAnalStudio는 해석 결과를 MIDAS Gen NX, ETABS, SAP2000과 자동으로 비교합니다. 변위 오차 0.1% 이내, 반력 오차 0.8% 이내 수준으로 상용 프로그램과 일치합니다.

한 도구의 실수가 설계 오류로 이어지지 않도록 여러 도구가 서로 확인하는 구조입니다.
