DHDraftStudio — 건축 도면을 구조 모델로, AI가 직접 변환합니다
구조 모델링, 왜 오래 걸렸나
아파트 한 동을 구조 해석하려면 먼저 3D 모델을 만들어야 합니다. 건축 도면을 보고 벽이 어디에 있는지, 어떤 벽이 구조 벽인지 판단하고, 기둥·보의 위치를 잡고, 층마다 절점을 연결하는 작업입니다. 숙련 엔지니어도 한 동에 2~4일이 걸렸습니다.
여기서 실수가 나오면 그 뒤의 해석 결과 전체가 틀립니다.
AI가 하는 일

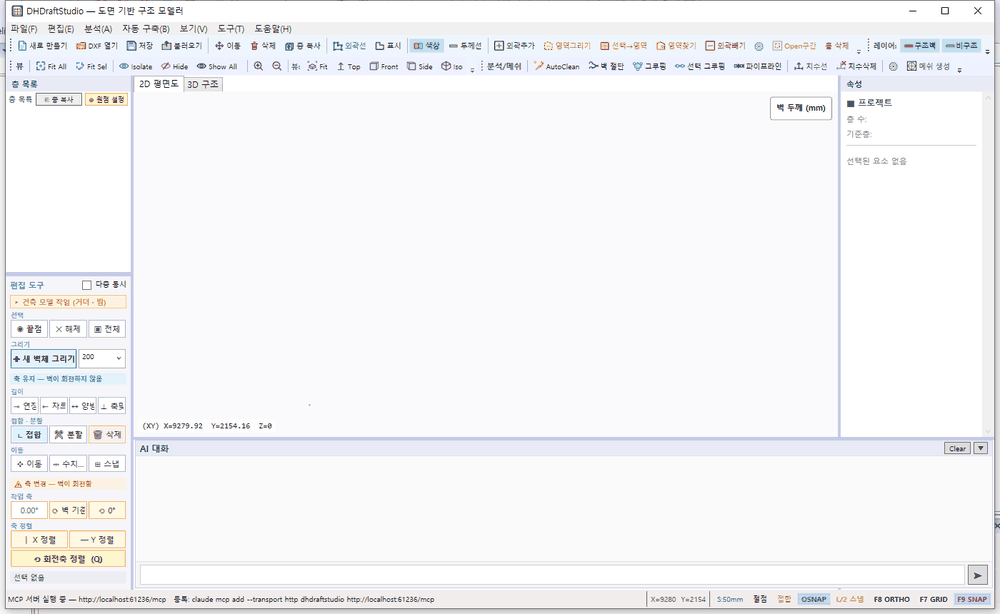

DHDraftStudio에 건축 DXF 도면을 불러오면 AI가 다음을 자동으로 수행합니다.
① 벽 분류
도면의 선을 읽어 구조벽 / 조적벽 / 경량벽으로 자동 구분합니다. 레이어 정보와 선 패턴을 함께 분석하여 사람이 눈으로 보고 판단하던 작업을 대신합니다.
② 층별 인식
한 장의 DXF 안에 여러 층이 들어있어도 영역을 자동으로 인식하고, 층을 쌓아 3D 구조로 구성합니다.
③ 절점 자동 처리
벽이 교차하는 곳, 기둥과 벽이 만나는 곳을 자동으로 절단하고 연결합니다. 수천 개의 절점을 손으로 맞추던 작업이 사라집니다.
④ 해석 모델 출력
완성된 모델을 MIDAS Gen MGT 형식으로 바로 내보냅니다. 별도의 변환 없이 해석 프로그램에서 바로 열 수 있습니다.
실제 결과
아파트 1407동 건축 DXF 도면 →
구조벽 837개, 비구조벽 556개, 기둥 24개
AI가 직접 분류 · 모델 완성
건축 도면 파일 크기: 7.8MB → 구조 모델 47KB (166분의 1로 경량화)
소요 시간: 2~4일 → 반나절
사람이 확인하는 것
AI가 벽을 분류한 결과는 색상으로 표시됩니다. 엔지니어는 화면을 보고 이상한 부분만 수정합니다. 처음부터 다시 그리는 것이 아니라 AI의 결과를 검토하고 확정하는 방식으로 바뀌었습니다.
모델이 완성되면 다음 단계인 구조 해석(DHAnalStudio)으로 바로 넘어갑니다.
