비구조 내진설계 : 이중바닥 시스템 (Access Floor)

1️⃣ 목적



이중바닥 시스템은 사무실, 상가, 데이터센터 등에서 널리 사용되는 비구조 바닥 시스템입니다.

대표적으로 Access Floor(악세스 플로어), OA Floor 등이 이에 해당하며, 전산·전기 배선을 바닥 하부 공간에 배치할 수 있어 유지보수가 용이한 장점이 있습니다.

지진이 발생하면

–  바닥 패널이 흔들리면서 탈락, 전도될 위험

– 그 위에 설치된 서버랙, 캐비닛, 사무집기 등이 연쇄적으로 넘어지거나 이동

– 이로 인해, 인명 피해, 업무 중단, 장비 파손으로 이어질 수 있습니다.

따라서 플로어 시스템의 내진설계 주요 목적은 다음과 같습니다.

1. 패널 이탈 및 붕괴 방지

2. 지지프레임의 전도 및 좌굴 방지

3. 전산. 기계 장비의 안정적 설치 확보

4. 대피 경로 확보 및 2차 피해 차단





2️⃣ 플로어 시스템의 구성 요소

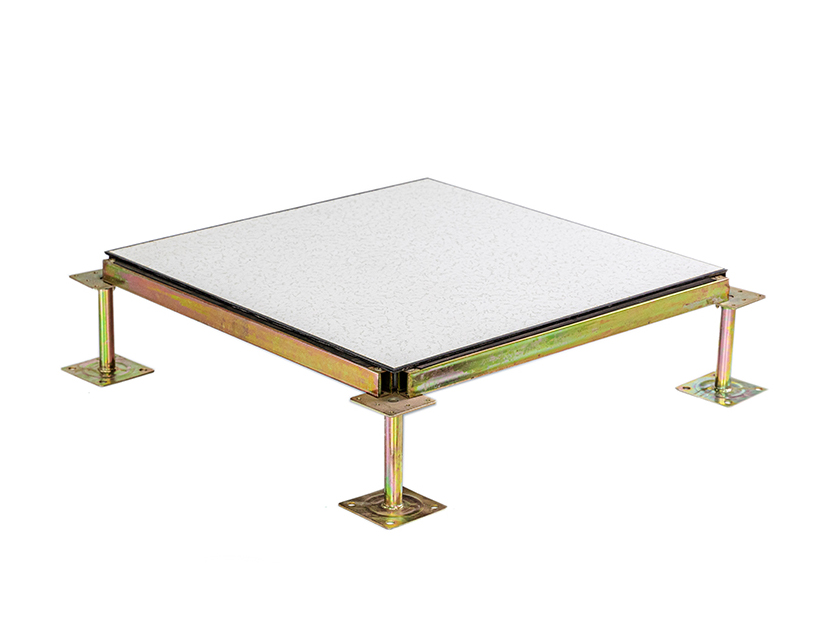

악세스 플로어는 일반적으로 다음 요소로 구성됩니다.



 * Pedestal (페데스탈) : 바닥 구조체에 고정되는 지지기둥

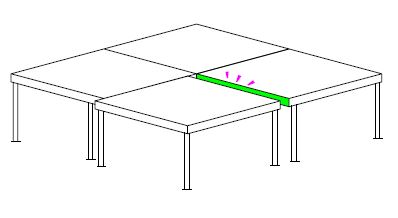

  * Stringer (스트링거) : 페데스탈을 연결하는 수평 부재

  * panel (패널) : 상부 바닥판

  * Anchor (앵커) : 콘크리트 바닥에 페데스탈을 고정하는 장치



3️⃣ 재료 및 설치 방법

1. 재료 (Materials)

   * 강재 페데스탈, 스트링거 : 일반적으로 GI steel 또는 Powder-coated steel

   * 패널 : 석고코어 스틸패널, 강판 패널, 알루미늄 패널 등

   * 고정재 : 기계식 앵커 (M10~M12), 접착식 고정(ANSI/TIA-942, ASCE 7, KDS 41 17 모두 기계식 앵커 사용을 권고)



2. 설치 방법

   1) 기초 바닥면 정리 – 바닥 레벨 측정 후 청소, 매립을 제거

   2) 페데스탈 위치 배치 및 고정 – 600×600 또는 500×500 모듈

                                              – 콘크리트에 기계식 앵커(M10~M12)로 체결

   3) 스트링거 조립 – 좌굴 및 횡변위 방지를 위해 격자 형식으로 조립

   4) 패널 적재 및 체결 – 락킹 스크류 또는 클립 방식 – 마감재(카펫, PVC, 타일) 부착



4️⃣ 지진 시 이중바닥 시스템에 작용하는 움직임

지진 시 비구조요소는 건물의 실제 흔들림보다 더 큰 상대 변위를 겪는 경우가 많습니다.
악세스 플로어 시스템에서는 다음과 같은 움직임이 발생합니다.

– 페데스탈과 패널이 순간적으로 뜨는 현상

– 페데스탈이 미끄러지거나 넘어갈 수 있음



– 패널이 들리면서 서로 간 틈이 벌어짐

– 반복진동 → 앵커좌굴·인발 파손 가능

특히 서버실, 전산센터, 방송국 등은 플로어 시스템 붕괴가 전산 장애 → 영업 중단으로 이어질 수 있어 필수 내진 대상입니다.





이중바닥 시스템은 지진 시 패널 이탈, 프레임 전도, 장비 손상 등 2차 피해로 이어질 가능성이 높아 내진설계가 필요합니다.
당사는 KDS·ASCE 등 국제 기준에 기반하여 설계·시공 검토 및 현장 맞춤형 내진 보강 솔루션을 제공합니다.

비상 유도등의 내진설계: [KDS 비구조 내진설계 기준]

비상 유도등의 내진설계: KDS 비구조 내진설계 기준에 따라

비상 유도등은 화재나 전력 손실과 같은 비상 상황에서 건물 내 사람들의 안전한 대피를 위한 필수적인 요소입니다. 그러나 지진과 같은 자연재해가 발생할 경우, 이러한 비상 조명 시스템이 제대로 작동하지 않는다면 대피 과정에서 큰 혼란과 위험이 초래될 수 있습니다. 따라서 비상 유도등은 내진설계가 필수적입니다. 이번 글에서는 KDS 비구조 내진설계 기준에 따라 비상 유도등을 내진설계해야 하는 이유와 방법을 살펴보겠습니다.

왜 비상 유도등의 내진설계가 중요한가?

모든 펜던트 시스템은 지진력의 영향을 받습니다. 지진이 발생하면 조명 기구가 천장 장착물에서 떨어질 수 있는 힘이 빠르게 축적될 수 있습니다. 이러한 상황에서 비상 조명 시스템이 손상되거나 작동하지 않으면, 대피 경로가 어둡고 혼란스러워져 인명 피해로 이어질 수 있습니다. 따라서 비상 조명의 내진설계를 통해 지진 발생 시 조명의 움직임을 제한하고, 이를 통해 생명을 구하고 재산 피해를 최소화하는 것이 중요합니다.

KDS 비구조 내진설계 기준

KDS 비구조 내진설계 기준은 건물 내 비구조 요소의 내진 성능을 보장하기 위한 설계 지침을 제공합니다. 이 기준에 따르면, 비상 유도등을 포함한 모든 비구조 요소는 다음과 같은 내진 설계 요건을 충족해야 합니다:

1. 독립적인 지지대와 브레이스 제공: 비상 조명을 위해 필요한 조명 기구에는 독립적인 지지대와 브레이스가 제공되어야 합니다. 이는 지진력에 대응하여 조명 기구가 안정적으로 유지되도록 하기 위함입니다.

2. 전원 공급의 안정성: 비상 조명에 대한 전원 공급은 CBC 섹션 1008.3의 요구 사항을 충족해야 합니다. 이는 비상 상황에서도 안정적인 전원 공급이 이루어지도록 보장합니다.

3. 내진 브레이싱 시스템 사용: 내진 브레이싱 시스템은 간단하고 강력하며 저렴한 솔루션을 제공할 수 있습니다. 이러한 시스템은 지진 발생 시 조명 기구의 과도한 움직임을 방지하여 생명과 재산을 보호합니다.

비상 유도등의 설치 시 주의 사항

비상 유도등은 다양한 설치 환경에 따라 적절히 고정되어야 하며, 이는 내진 성능을 보장하기 위해 필수적입니다. 설치 시 다음과 같은 사항들을 주의해야 합니다:

1. 조적벽체에 설치 시:

   • 중량 칸막이 벽체 사용: 비상 유도등을 조적벽체에 설치할 경우, 중량 칸막이 벽체로서 비구조 요소의 내진 안전이 확인된 경우에만 가능합니다. 이는 지진 발생 시 벽체가 흔들리거나 붕괴되지 않도록 하기 위함입니다.
   • 안전 확인: 설치 전 벽체의 내진 성능을 철저히 확인하고, 필요시 보강 작업을 수행해야 합니다.

2. 출입문틀에 정착 시:

   • 고정된 출입문틀: 비상 유도등을 출입문틀에 정착할 경우, 해당 출입문틀이 철골 기둥 또는 콘크리트 벽체에 단단히 고정된 경우에만 가능합니다. 이는 지진 발생 시 출입문틀과 함께 유도등이 흔들리거나 떨어지는 것을 방지합니다.
   • 확인 절차: 출입문틀의 구조적 안정성을 확인하고, 필요시 추가 보강을 실시해야 합니다.

3. 경량 마감재에 설치 시:

   • 추가 지지 프레임 필요: 비상 유도등을 경량 마감재에 설치할 경우, 내진 안전이 확인되지 않았다면 지진 시 마감재가 탈락되더라도 기능을 유지할 수 있도록 추가 지지 프레임을 형성해야 합니다. 이는 유도등이 지진 충격을 견디고 제자리를 유지하도록 돕습니다.
   • 설계 및 설치: 내진 안전을 확보하기 위한 지지 프레임을 설계하고, 이를 정확히 설치하여 유도등의 안정성을 높여야 합니다.
   • 경량 천정에 설치할 경우, 비상 유도등을 직접 경량 천정틀에 설치하지 않고 설치용 프레임이나 펜던트를 이용하여 구조체에 직접 설치되도록 해야 합니다. 이는 유도등의 내진 성능을 보장하고, 지진 발생 시에도 안전하게 기능을 유지할 수 있도록 하기 위함입니다.



결론

비상 유도등의 내진설계는 건물 내 사람들의 안전을 보장하는 중요한 요소입니다. KDS 비구조 내진설계 기준에 따라 비상 조명 시스템을 설계하고 설치함으로써 지진과 같은 자연재해 발생 시에도 안정적으로 기능할 수 있도록 해야 합니다. 내진 브레이싱 시스템과 같은 솔루션을 활용하여 비용 효율적이고 효과적인 내진 브레이싱을 구현할 수 있습니다. 안전한 건축 환경을 조성하기 위해서는 이러한 내진설계가 반드시 필요합니다.

이 글을 통해 비상 유도등의 내진설계 필요성을 이해하고, 건물 설계 시 필수적으로 고려해야 할 사항들을 명확히 인식하시기 바랍니다.
